| Имя: | 2-осевое цифровое считывание для фрезерного станка | Ключевое слово: | Цифровой считывающий блок |
|---|---|---|---|
| Приложение: | Фрезерный станок, токарный станок, расточный станок | Языки: | 8 вариантов |
| Разрешение экрана: | 0,1 мкм, 0,5 мкм, 1 мкм, 5 мкм | Масса: | 2,5 кг |
| Источник питания: | 110 В – 220 В | Выходной сигнал: | ТТЛ |
Упаковка и доставка
Размер одной упаковки: 40x26x18 см.
Тип упаковки: Картонная коробка
Вес нетто: 2,5 кг.
Доставка:
| Количество | 1-10 | 11-50 | 51-100 | >100 |
| Стандартное восточное время. время (дни) | 3 | 5 | 7 | 15 |
Серия ES-14 сертифицирована CE и производится в соответствии с TQM (Всеобщей системой управления качеством).
электронные платы соответствуют стандартам RoHS.
Техническая спецификация
| Модель | ЭС-14 | ||
| Номер оси | 2 оси | ||
| Осевой дисплей | 0,1 мкм, 0,5 мкм, 1 мкм, 5 мкм | ||
| Входной сигнал | ТТЛ | ||
| Источник питания | 110 В/220 В | ||
| Вес нетто (кг) | 2,5 | ||
|
Максимальный вход |
2 МБ Гц | ||
| Рабочая Температура | 0℃ - 45℃ | ||
| Температура хранения | -40℃ - 55℃ | ||
| Относительная влажность | ≤ 95% | ||

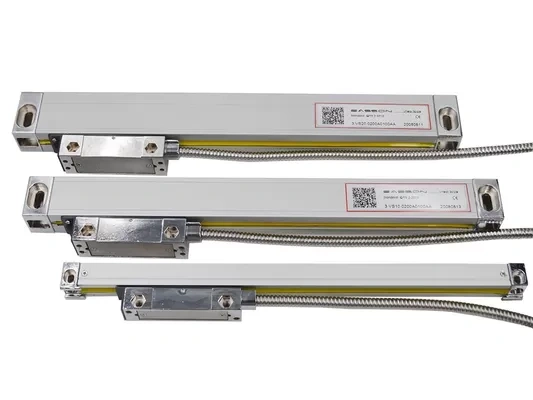

| Входы | 3 оптическая линейка | ||
| Стандарт ЭМС |
ИЭК61000-4-2/ГБ/Т 17799-2 ИЭК61000-4-4/ГБ/Т 17799-4 ИЭК61000-4-5/ГБ/Т 17799-5 |
||
Оборудование для испытаний ЭМС
Чтобы гарантировать, что все продукты Easson DRO соответствуют стандартным спецификациям ЭМС, мы оснащены полным набором оборудования для испытаний на ЭМС, включая тестер устойчивости к электростатическому разряду.


Линейные силовые трансформаторы имеют ряд преимуществ, которые делают их предпочтительным выбором для определенных применений, особенно там, где важны качество электроэнергии и простота. Вот некоторые ключевые преимущества:
1. Низкий уровень шума;
2. Простой дизайн;
3. Превосходное регулирование напряжения.
4. Низкий электромагнитный интерфейс (EMI)
5. Прочность и долговечность.
6. Высокая устойчивость к перенапряжению
Эти характеристики делают линейные силовые трансформаторы особенно подходящими для применений, требующих высокой надежности, минимального шума и стабильной подачи мощности.
Однако они, как правило, менее эффективны и больше, чем их переключающие аналоги, что может быть недостатком в приложениях, где размер и энергоэффективность более важны.
Таким образом, Easson также заменит тип трансформатора на импульсный источник питания с 2024 года.

Easson DRO соответствует соответствующим стандартам электромагнитной совместимости (ЭМС), как указано ниже:
IEC61000-4-2/GB/T 17799-2: Устойчивость к электростатическим разрядам (контактный разряд 6000 В, воздушный разряд 8000 В)
IEC61000-4-4/GB/T 17799-4: Электрическая устойчивость к быстрым переходным процессам (амплитуда импульса 2000 В).
IEC61000-4-5/GB/T 17799-5: Устойчивость к грозовым перенапряжениям (пиковое напряжение наложенного импульса 2000 В)
Комната тестирования старения

Все системы цифрового считывания Easson должны пройти испытание на старение с использованием трехосного генератора сигналов, убедиться в правильности всех показаний, провести высокотемпературное испытание и испытание на нагрузку в течение 72 часов перед процедурой контроля качества.
Описание продукции
Цифровая система считывания
Основные параметры ES-14 указаны ниже:
| Центрирование (1/2) |
| Метрическая система / дюймы Дисплей (мм / дюймы) |
| Абсолютное/инкрементальное (ABS/INC) |
| Выключение памяти (30 субданных) |
| 199 субданных |
| Эталонная память (REF) |
| Встроить в калькулятор |
| Диаметр делительной окружности (PCD) |
| Расположение отверстий в линии (LHOLE) |
| Простая функция «R» |
| Функция плавного «R» |
| Линейная компенсация ошибок |
| Нелинейная компенсация ошибок |
| Отображение скорости оси |
| Радиус/диаметр |
Интерфейс разъема
| ПРИКОЛОТЬ | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| ТТЛ-сигнал | --- | 0 В | --- | Земля | --- | А | 5В | Б | р |
| Кабель | --- | Апельсин | --- | Земля | --- | Желтый |
