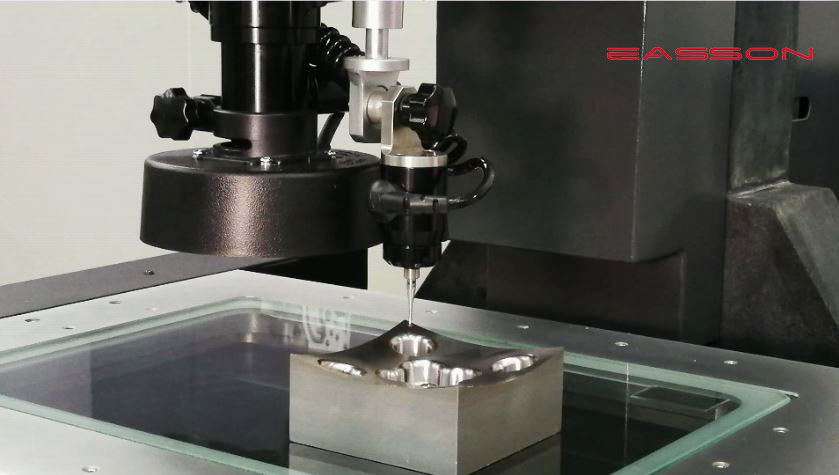

Применение
Система визуального измерения серии SPARTAN широко используется в машиностроении, электронной, аэрокосмической, автомобильной, военной, литейной и других отраслях промышленности для точных измерений.

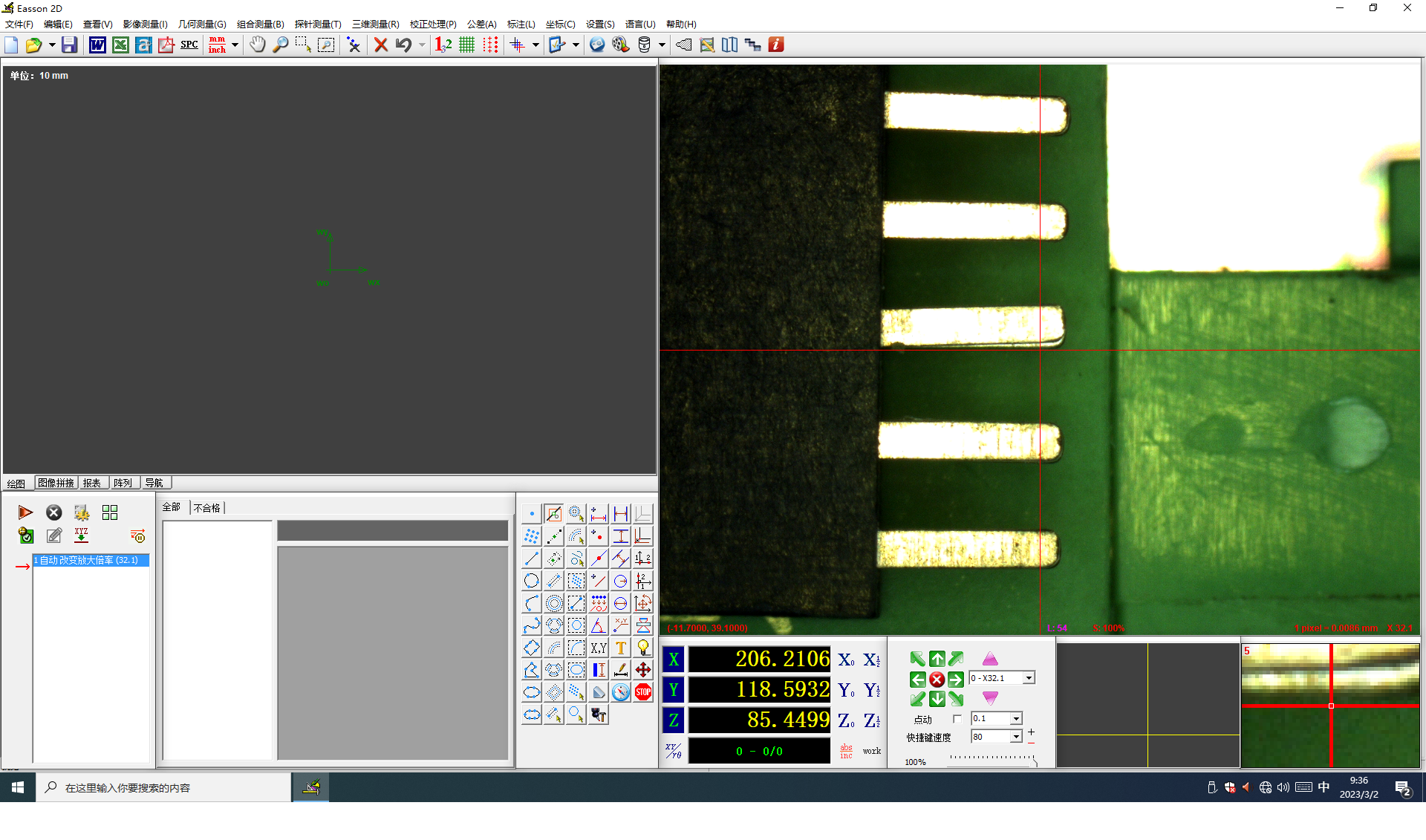

Команды рисования и измерения:
- Рисование точки: нарисуйте точку и запишите ее координаты.
- Группа точек: нажмите клавишу пробела, чтобы ввести как минимум три точки, щелкните правой кнопкой мыши, чтобы закончить, эти точки будут объединены в группу точек.
- Рисование линии: введите две точки и щелкните правой кнопкой мыши, чтобы закончить, чтобы получить линию. Введите не менее трех точек и щелкните правой кнопкой мыши, чтобы завершить, чтобы получить линию регрессии.
- Рисование круга: введите не менее трех точек и щелкните правой кнопкой мыши, чтобы закончить, чтобы получить круг. Также будут получены такие параметры, как центр круга, радиус, пропорция округлости (в дереве данных).
- Рисование дуги: введите не менее трех точек: первую точку в качестве начальной точки, вторую точку для определения направления дуги и последнюю точку в качестве конечной точки. Щелкните правой кнопкой мыши, чтобы завершить ввод точек и получить дугу, программа рассчитает такие параметры, как центр, радиус, длина, наклон дуги.
- Рисование B-сплайна: введите не менее трех точек (лучше введите больше точек, чтобы получить более точный сплайн).
- Прямоугольник: введите пять точек, чтобы определить прямоугольник, две точки для первой стороны, затем введите остальные три точки по часовой стрелке или против часовой стрелки (по одной точке на каждой стороне), программа рассчитает параметр прямоугольника, например центральную точку. автоматически.
- Многоугольник: при нажатии на этот значок пользователь может ввести точки и завершить работу, щелкнув правой кнопкой мыши. После завершения ввода точек автоматически появится полигональная зона и будут рассчитаны ее площадь и окружность.
- Эллипс: введите не менее пяти точек, чтобы получить эллипс, и получите центр круга, большой радиус, короткий радиус, площадь, периметр и т. д.
- Автозахват краевых точек: при нажатии этой кнопки программа найдет самую сильную точку черно-белого контраста в зоне изображения и сделает ее точкой ввода, в противном случае (кнопка не нажата) программа возьмет положение щелчка клавиши мыши в качестве точки ввода.
- Автоматическое измерение точки: при нажатии кнопки введите линию, перетаскивая мышь, дважды щелкните левой кнопкой мыши после настройки, программа уловит самую сильную черно-белую контрастную точку на линии вдоль направления стрелки.
- Автоматическое измерение линии: введите прямоугольник с помощью перетаскивания мыши, отрегулируйте размер и положение прямоугольника, а затем щелкните правой кнопкой мыши, программа автоматически переместит наиболее подходящую линию в прямоугольник.
- Измерение автоматического круга: создайте два концентрических круга, перетаскивая мышь, и щелкните правой кнопкой мыши после настройки размера двух кругов, затем программа автоматически регрессирует еще один концентрический круг в области кольцевого пространства между двумя концентрическими кругами, а стрелка показывает способ измерения. регрессируя изнутри наружу или снаружи внутрь.
- Автоматическое измерение дуги: концентрический круг превращается в концентрическую дугу. Группа точек выбора рамки: используйте левую клавишу мыши, чтобы выделить поле в зоне изображения, программа получит все краевые точки внутри поля и автоматически отобразит их в стиле группы точек.
- Автоматическое распознавание линий: наведите указатель мыши на край, программа автоматически сформирует прямоугольник, после нажатия левой клавиши можно будет снова отрегулировать размер и положение прямоугольника, наконец, щелкните правой кнопкой мыши, программа автоматически найдет наилучшее соответствие. линия внутри прямоугольника. Стрелка используется для указания направления искомого ребра.
Система управления серии AR
- Используйте единую структуру печатной платы, чтобы значительно сократить количество проводов и повысить надежность.
- Используйте специальный процессор (ASP), чтобы значительно сократить количество электронных схем и деталей и повысить надежность.
- Сверхскоростная схема считывания шкалы и встроенный EAD (декодер абсолютного кода) позволяют серии AR использовать высокоточную абсолютную шкалу AS-80, обеспечивая высокую точность измерений с высоким разрешением.
- Высокоскоростное, энергосберегающее, высокоточное сервоуправление переменного тока с полностью замкнутым контуром может обеспечить точность позиционирования до 1 мкм.
для того, чтобы свести к минимуму возможные факторы, влияющие на повторяемость измерений.
- Комплексный 21 вид высокоточной компенсации геометрических стереопространственных ошибок, обеспечивающий высочайшую точность измерения изображения и зонда.

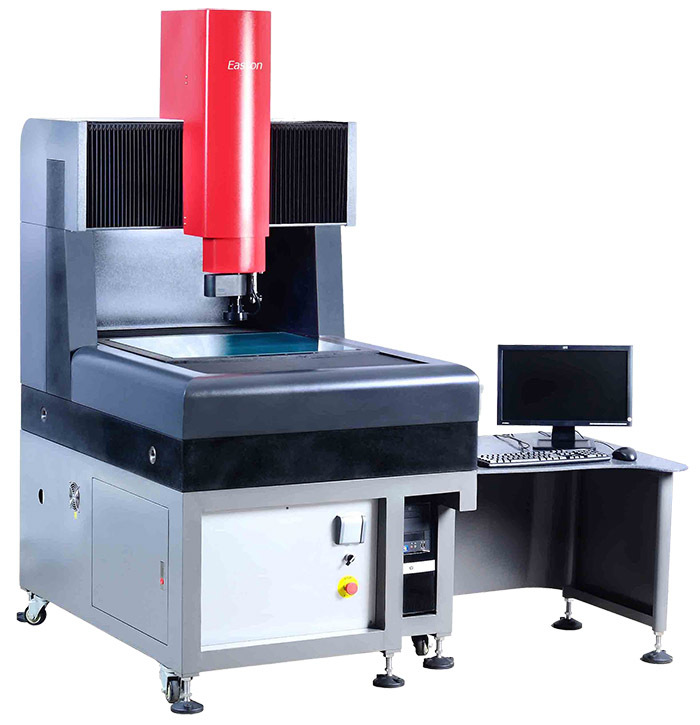

Техническая спецификация
| Название модели |
СП-3020 |
СП-4030 |
СП-6050 |
| Измерение хода (мм) |
300 х 200 х 200 |
400 х 300 х 250 |
600 х 500 х 300 |
| Габаритные размеры (мм) |
1200 х 720 х 1600 |
1250 х 900 х 1600 |
1350 х 1000 х 1850 |
| Размер стекла рабочего стола (мм) |
339 х 239 х 10 |
439 х 339 х 12 |
648 х 548 х 18 |
| Общий вес (кг) |
280 |
410 |
1700 |
| Максимальная нагрузка на стол (кг) |
30 |
30 |
30 |
| Точность измерения (мкм) |
1,5+л/200 |
2+л/150 |
| Повторяемость( мкм ) |
2 |
| Увеличение изображения |
Оптическое увеличение 0,7-4,5X, увеличение изображения 20-125X |
| Разрешение дисплея оси |
0,01 мкм |
| Система освещения |
Восемь зон вверх по источнику света с двумя лазерными системами позиционирования |
| Операционная модель |
Автоматическое, управление с помощью мыши, джойстика или клавиатуры. |
| Объектив |
Автоматический зум, оптический коаксиальный объектив с автоматической фокусировкой |
| Видеосистема |
Камера SONY CMOS с глобальным затвором высокого разрешения |
Характеристики

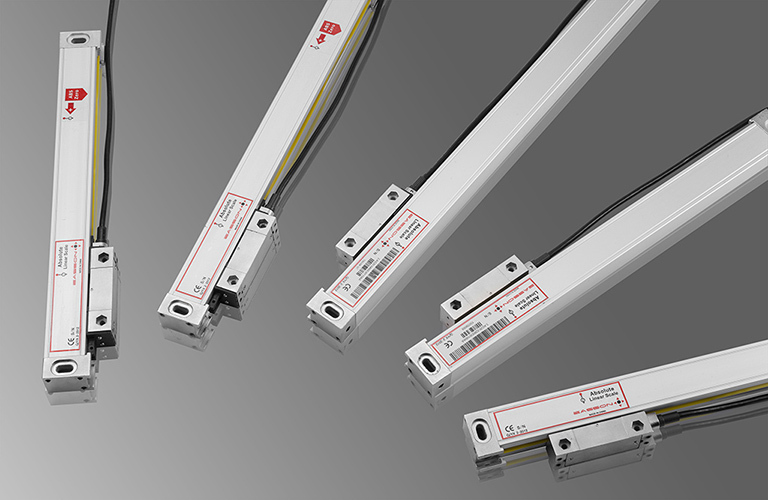

а). Три оси абсолютной линейной шкалы с разрешением до 0,01 мкм. независимые исследования и разработки Easson.
б). Высокоточный коаксиальный объектив с замкнутым контуром и автоматическим зумом F3.
в). Специально разработанный контроллер движения измерительной машины Vision, использующий передачу данных по Ethernet, который является эффективной и надежной системой, может решить проблему нестабильной передачи данных через USB.
г). CMOS-матрица SONY высокого разрешения в процессоре изображений обеспечивает четкость изображения без размазывания.

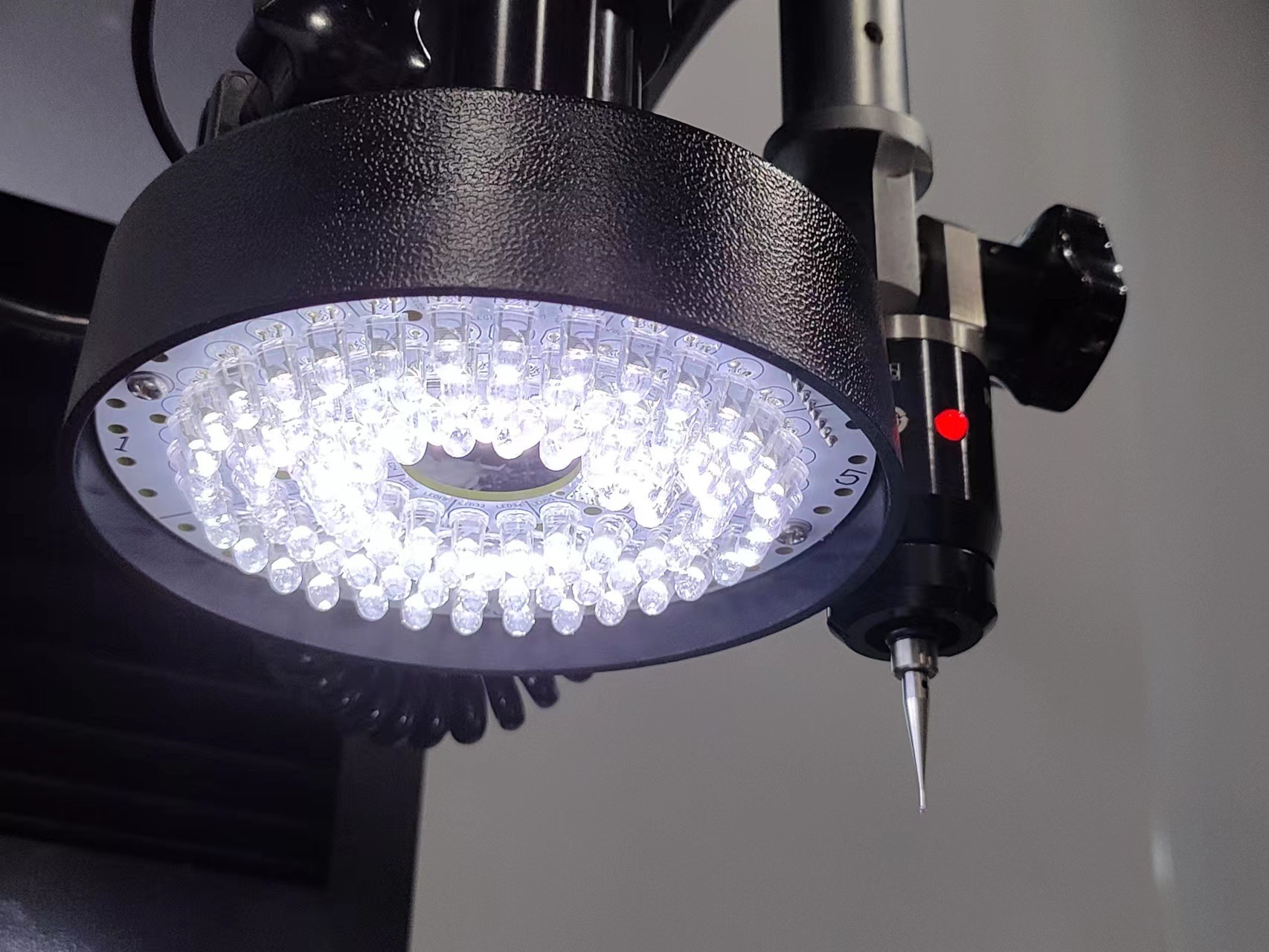

е). В верхнем источнике света используется независимая система управления освещением с восемью зонами, а в светоизлучающем элементе используется светодиод с низким затуханием для продления срока службы.
е). Независимо разработанное многофункциональное программное обеспечение для 2D и 3D измерений позволяет выводить результаты измерений в DXF, Word, Excel, PDF и другие форматы.
Высокоточный коаксиальный объектив F3 с замкнутым контуром и автоматическим зумом
Функции:
- Объектив высокого разрешения с разрешением 3 миллиона пикселей
- Полностью сервоуправление с замкнутым контуром, которое устраняет зазор, вызванный зубчатой передачей, что значительно повышает повторяемость работы машины.
- Использует кольцеобразную решетчатую линейку высокой точности и разрешения, уникально разработанную и разработанную нашей компанией для объектива F3, обеспечивающую полную обратную связь по положению с обратной связью.
- Объектив F3 оснащен коаксиальным источником света, позволяющим решить проблему недостаточного освещения при измерении глубоких отверстий.
- Полностью замкнутая обратная связь по положению сервопривода обеспечивает полностью автоматическую фокусировку.
21 заказ Объемная компенсация
Система измерения Easson Vision оснащена сетевой системой управления серии AR, которая включает 21 порядок объемной компенсации. Он оснащен сверхбыстрым линейным считыванием шкалы и встроенным EAD (декодером абсолютной шкалы), что позволяет использовать высокоточную абсолютную шкалу AS-80. Эта установка обеспечивает высокую точность измерений и высокое разрешение.
Компания Easson Measurement Technology Ltd. была основана в 1995 году и является производителем прецизионного измерительного оборудования. С политикой « Всегда привержены качеству, технологиям и инновациям «Мы предлагаем нашим клиентам лучшую разумную цену за отличную продукцию.
