Измерительный прибор Вмс зрения видео- для проверки гибкой монтажной платы

Внедрение продукции

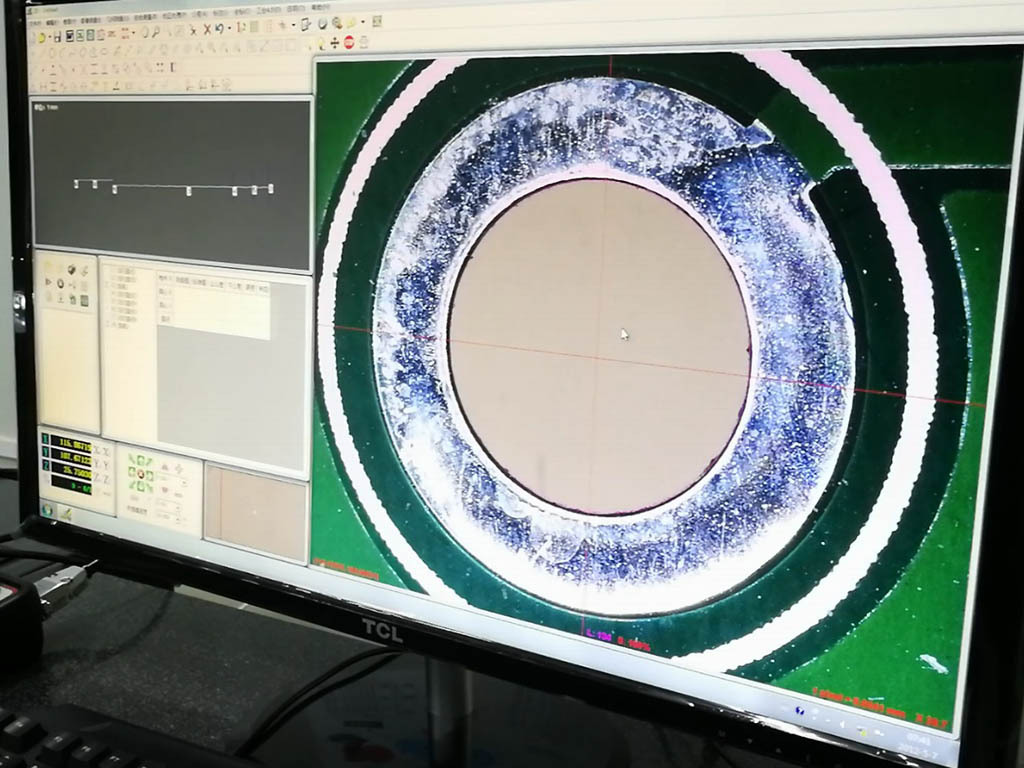

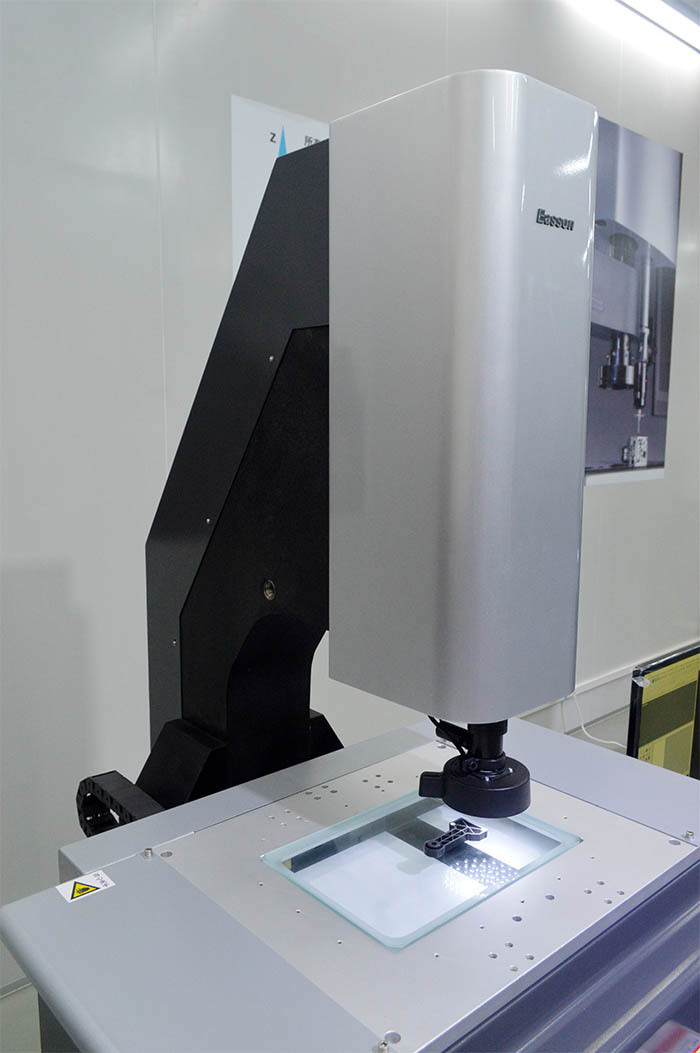

Автоматическая система визуального измерения серии AT представляет собой эффективную машину для измерения длины, созданную с использованием технологий прецизионного машиностроения, оптики, электроники и т. д.

Особенности системы управления ВММ АР-3 следующие:

• Специальный процессор (ASP) позволяет значительно сократить количество электронных схем и деталей и повысить надежность.
• Структура с одной монтажной платой позволяет значительно сократить количество проводов и повысить надежность.
• Высокоскоростная, энергосберегающая и высокоточная сервосистема переменного тока с полностью замкнутым контуром, которая может обеспечить точность позиционирования до 1 мкм, чтобы свести к минимуму возможные факторы, влияющие на повторяемость измерений.
• Встроенная высокоточная компенсация геометрических стереопространственных ошибок 21 порядка.

Техническая спецификация

Особенности продукта

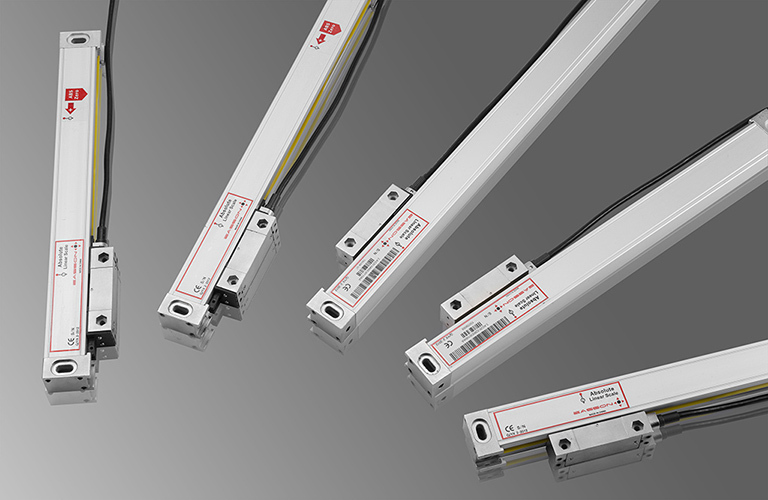

• Ось X, Y, Z абсолютной линейной шкалы была независимо исследована и разработана с разрешением до 0,01 мкм.
• Высокоточный объектив с замкнутым контуром и автоматическим зумом F3.
• Специально разработанный контроллер движения измерительной машины Vision, использующий передачу данных по Ethernet, который является эффективной и надежной системой, может решить проблему нестабильной передачи данных через USB.
• CMOS-матрица SONY высокого разрешения в процессоре изображений обеспечивает четкость изображения без размазывания.

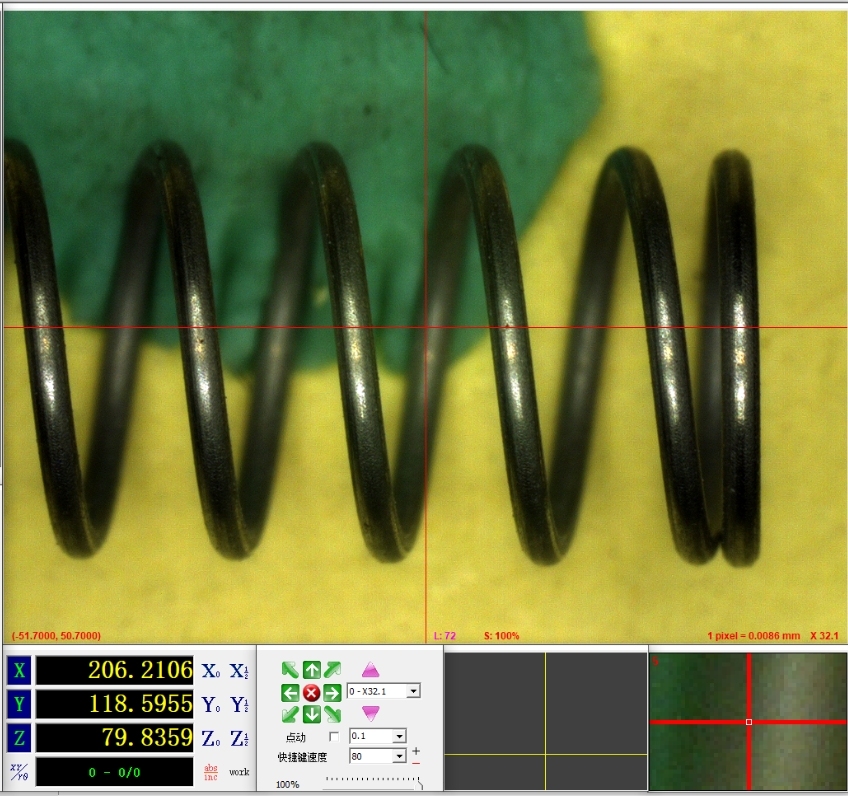

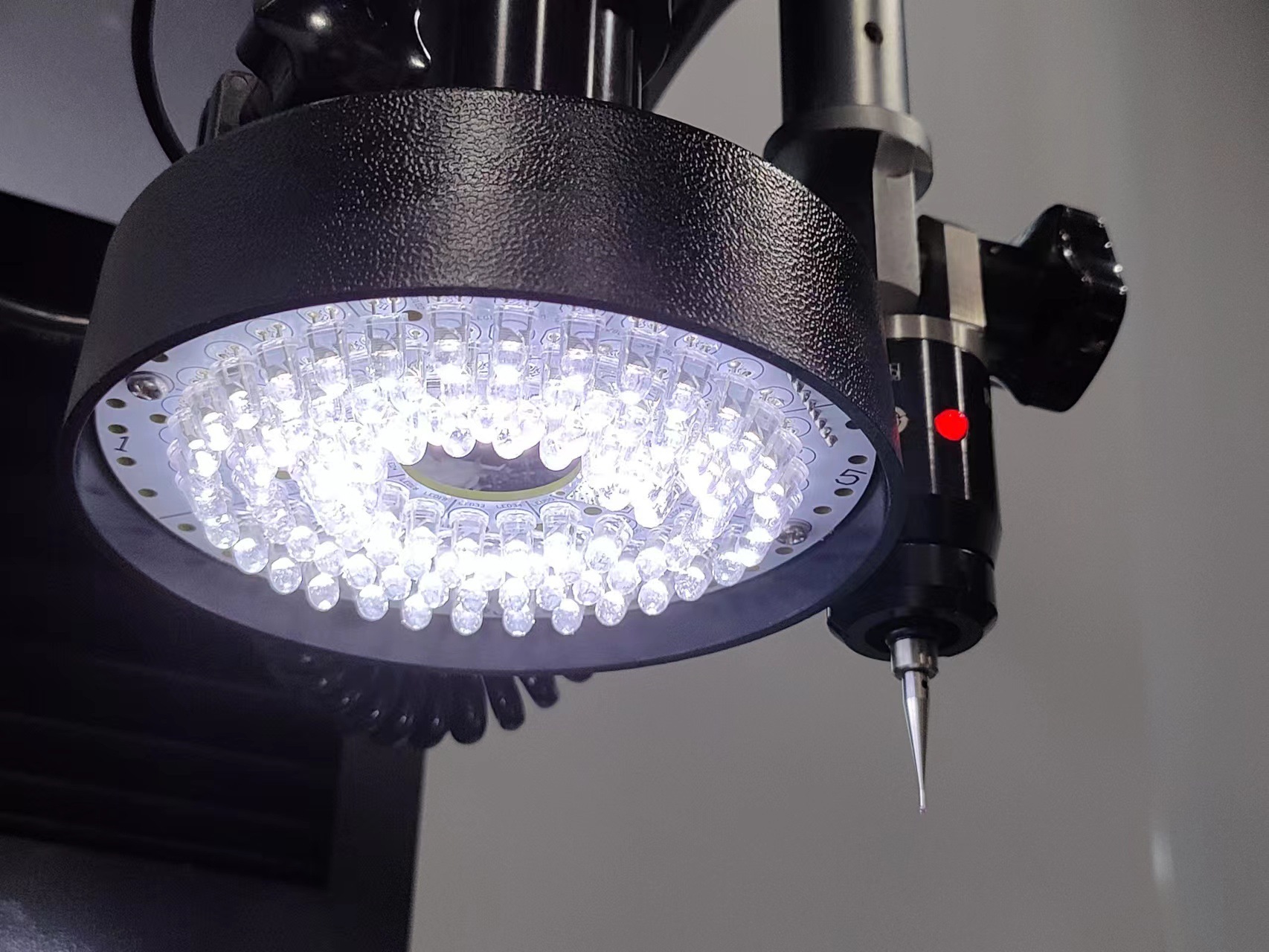

• В верхнем источнике света используется независимая система управления освещением с восемью зонами, а в светоизлучающем элементе используется светодиод с низким затуханием для продления срока службы.
• Независимо разработанное многофункциональное программное обеспечение для 2D и 3D измерений позволяет выводить результаты измерений в DXF, Word, Excel, PDF и другие форматы.
• Машина может работать в течение 24 часов и продолжать работу.
• 3-осевая прецизионная линейная направляющая, прецизионная система привода и система управления с ЧПУ.
• Прецизионный гранитный корпус машины с высокой точностью и стабильностью.
• Новая конструкция рабочего стола станка для предотвращения защемления во время работы.

Высокоточный объектив замкнутого цикла F3 с автоматическим зумом

Функции:

♦ Объектив с высоким разрешением 3 миллиона пикселей

♦ Сервоуправление с полностью замкнутым контуром устраняет зазор в передаче и значительно повышает повторяемость работы машины.

♦ Используйте высокоточную и разрешающую решетчатую линейку в форме кольца, специально разработанную и разработанную нашей компанией для объектива F3 для полной обратной связи по положению с обратной связью.

♦ Объектив F3 оснащен коаксиальным источником света, позволяющим решить проблему недостаточного освещения при измерении глубоких отверстий.

♦ Полностью замкнутая обратная связь по положению сервопривода для полностью автоматической фокусировки.

21 заказ Объемная компенсация

Измерительная машина Easson Vision, используемая с системой сетевого управления серии AR, которая включает в себя объемную компенсацию на 21 порядок, со сверхвысокоскоростным линейным энкодером и встроенным EAD (декодер абсолютного кода), позволяет системе серии AR использовать нашу высокоточную абсолютную шкалу AS-80. , обеспечивая высокую точность и высокое разрешение измерений.

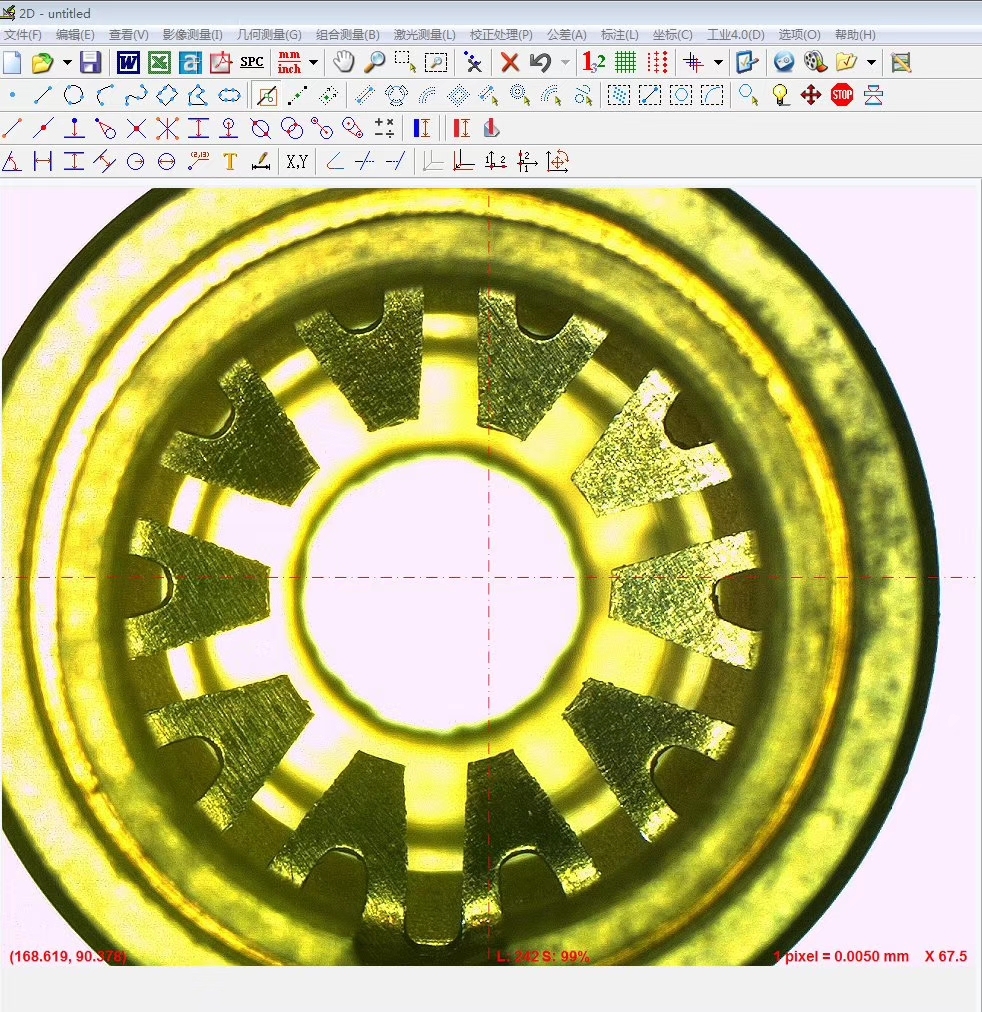

Функция программного обеспечения 2D

• Расстояние в две точки: используйте левую клавишу мыши, чтобы выбрать две точки (одну за другой), программа сформирует линию между двумя точками, длина этой частичной линии равна расстоянию этих двух точек.
• Средняя точка линии: используйте левую клавишу мыши, чтобы выбрать линию, программа рассчитает ее среднюю точку.
• Расстояние между точкой и линией: используйте левую клавишу мыши, чтобы выбрать точку и линию, программа автоматически сформирует новую линию, а ее длина будет равна расстоянию между точкой и линией.
• Касательные точки и окружности: используйте левую клавишу мыши, чтобы выбрать точку и окружность, программа получит касательные от точки к окружности (если касательные существуют).
• Пересечение двух линий (наклон): Используйте левую клавишу мыши, чтобы выбрать две линии, программа получит наклон и пересечение двух линий.
• Биссектриса угла: используйте левую клавишу мыши, чтобы выбрать две линии, программа получит биссектрису угла двух линий. (Нажимайте на разные части линий, результаты могут отличаться).
