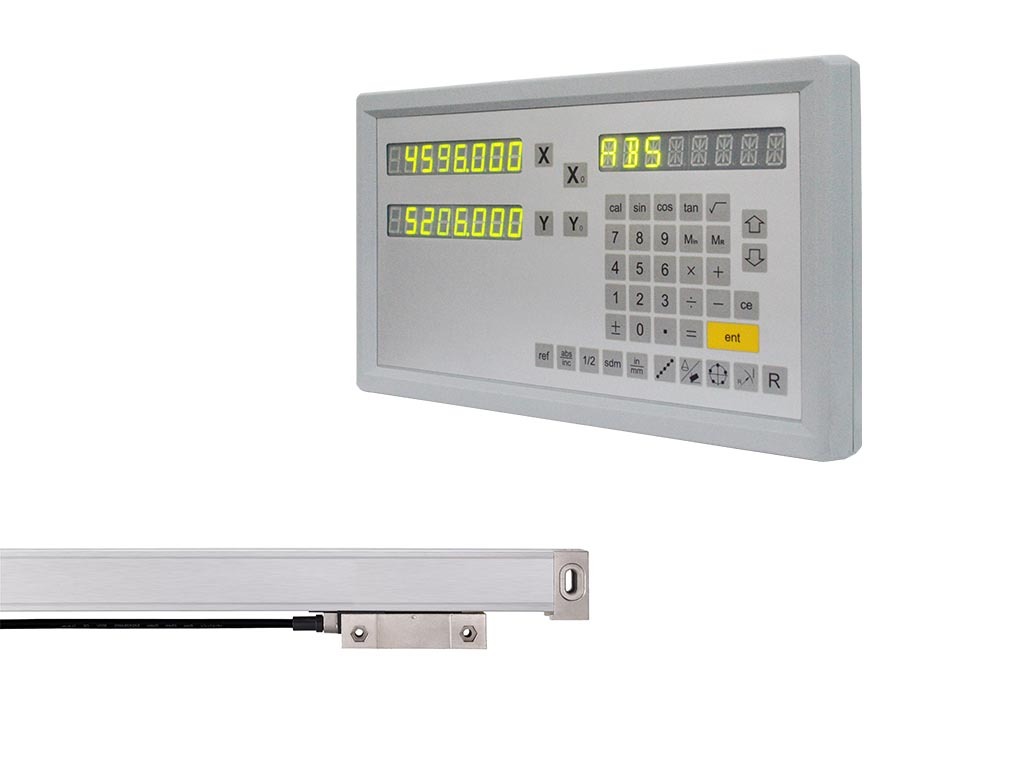

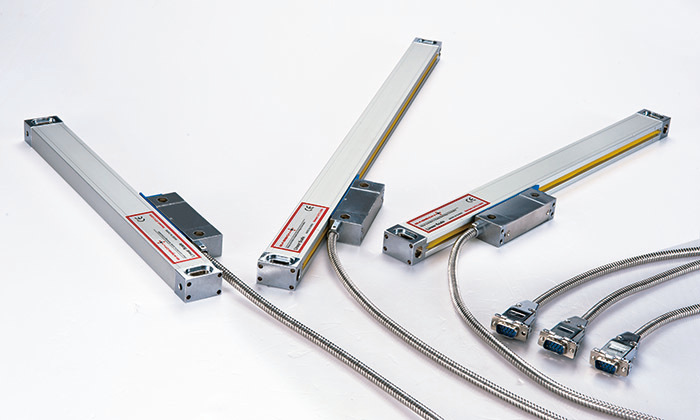

| Имя: | Стеклянная шкала Дро | Ключевое слово: | Токарный станок Дро |
|---|---|---|---|
| Длина линейной шкалы: | 50 - 3000 мм | Гарантия: | 13 месяцев |
| Разрешение экрана: | 0,1 мкм, 0,5 мкм, 1 мкм, 5 мкм | Приложение: | Фрезерный станок, токарный станок, расточный станок |
| Источник питания: | 110 В/220 В переменного тока | Выходной сигнал: | ТТЛ |
Внедрение продукции
Функции:
Трансформатор сверхнизкой температуры
Источник питания Easson Digital для считывания показаний с использованием линейного силового трансформатора и силового фильтра помогает нашим продуктам обеспечить помехоустойчивость и электромагнитную совместимость.
Уменьшить общее тепловыделение внутри ES DRO и обеспечить длительный срок службы. Используется трансформатор со сверхнизким повышением температуры, конструкция которого имеет сердечник из ирона с очень высокой проницаемостью, что эффективно обеспечивает повышение температуры всего до 5 ℃.
Оборудование для испытаний ЭМС
Чтобы убедиться, что все УЦИ Easson соответствуют стандартным спецификациям ЭМС, у нас есть полный набор тестеров устойчивости к ЭМС.
Easson DRO соответствует соответствующим стандартам электромагнитной совместимости (ЭМС), как указано ниже:
IEC61000-4-2/GB/T 17799-2: Устойчивость к электростатическим разрядам (контактный разряд 6000 В, воздушный разряд 8000 В)
IEC61000-4-4/GB/T 17799-4: Электрическая устойчивость к быстрым переходным процессам (амплитуда импульса 2000 В).
IEC61000-4-5/GB/T 17799-5: Устойчивость к грозовым перенапряжениям (пиковое напряжение наложенного импульса 2000 В)
Тест на старение
Используя тест на старение, можно выявить дефекты в процессе, конструкции, материалах и других аспектах электронных устройств еще до того, как они покинут завод. Поэтому для компаний очень важно своевременно изменять дизайн продукции, чтобы продукцию можно было продавать после того, как она устареет и станет стабильной, тем самым улучшая качество продукции и репутацию на рынке.
Техническая спецификация

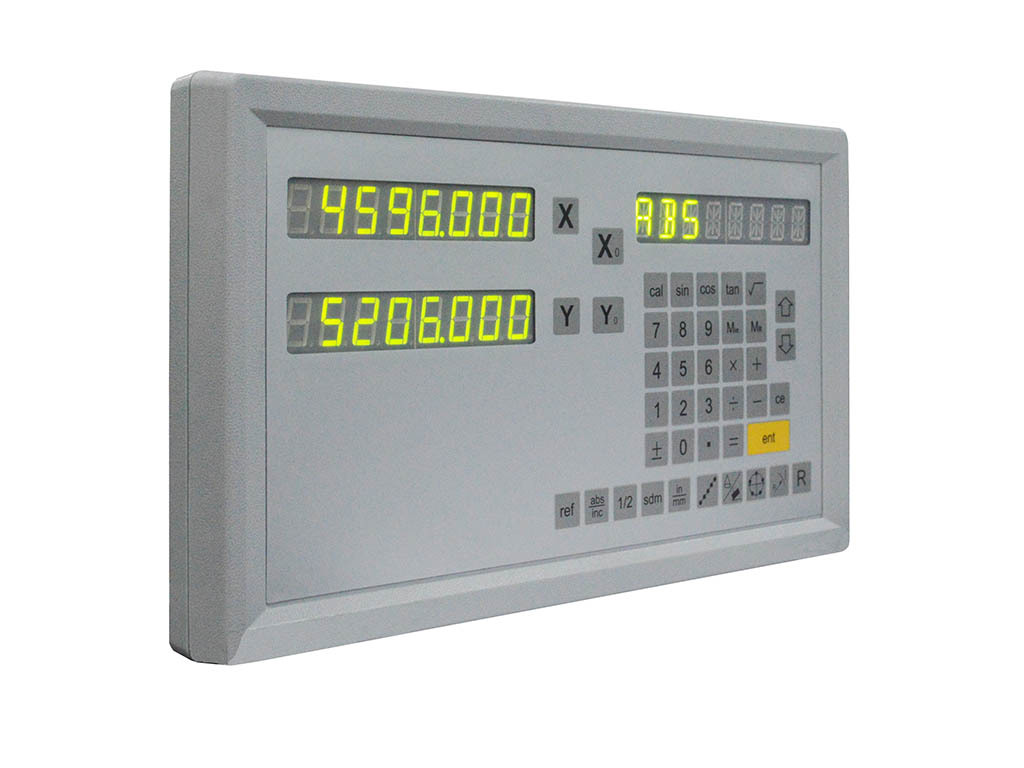

| Модель | ЕА-926 | ||
| Номер оси | 2 оси | ||
| Осевой дисплей | 0,1 мкм, 0,5 мкм, 1 мкм, 5 мкм | ||
| Входной сигнал | ТТЛ | ||
| Источник питания | 110–220 В переменного тока / 50–60 Гц | ||
| Вес нетто (кг) | 2 | ||
|
Входная частота |
2 МБ Гц | ||
| Операционная клавиатура | Легкие сенсорные кнопки | ||
| Рабочая Температура | 0℃ - 45℃ | ||
| Температура хранения | -40℃ - 55℃ | ||
| Относительная влажность | ≤ 95% | ||
| Входы | 2 линейных энкодера | ||
| Стандарт ЭМС |
ИЭК61000-4-2/ГБ/Т 17799-2 |
||
Базовый параметр включен, как показано ниже:
1. Центрирование (1/2)
2. Метрическая система/дюймы (мм/дюймы)
3. Абсолютное/инкрементное (АБС/ВКЛ)
4. Выключение памяти (30 субданных)
5. 199 субданных
6. Эталонная память (REF)
7. Встроенный калькулятор
8. Диаметр делительной окружности (PCD)
9. Расположение отверстий на линии (LHOLE)
10. Простая функция «R»
11. Компенсация линейной ошибки
12. Нелинейная компенсация ошибок
13. Отображение скорости оси
14. Радиус/диаметр (функция токарного станка)
15. Суммирование оси Z (функция токарного станка)
Расширенные функции УЦИ: Компенсация нелинейных ошибок
Расширенные функции для фрезерного станка
Интерфейс разъема
| ПРИКОЛОТЬ | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| ТТЛ-сигнал | --- | 0 В | --- | Земля | --- | А | 5В | Б | р |
| Кабель | --- | Апельсин | --- | Земля | --- | Желтый | Красный | Зеленый | Коричневый |
