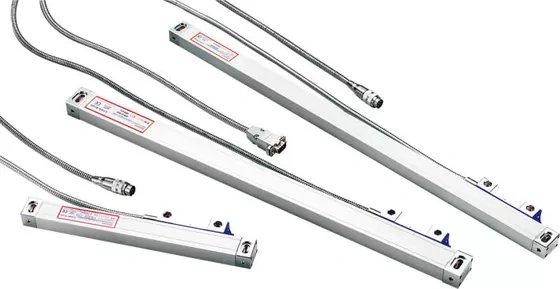

| Имя: | Энкодер линейной шкалы | Ключевое слово: | География линейного масштаба |
|---|---|---|---|
| Измер. Стандарт: | 0,02 мм | Измер. Длина: | 50-1250 мм |
| Разрешение экрана: | 1 мкм | Состав: | 6. Пружинный толчок и тяга |
| Источник питания: | 5 В постоянного тока | Выходной сигнал: | ТТЛ |
Компания Easson серьезно инвестировала в разработку абсолютных линейных весов с 2010 года. После двух лет напряженной работы компания Easson запустила первые три серии абсолютных линейных весов в 2012 году. В 2014 году компания Easson завершила разработку абсолютных линейных весов, предлагая комплексные решения. выбор для наших клиентов.
Усовершенствованная оптическая измерительная система
Держатель слайдов в весах серии VS/VA имеет конструкцию с пятью подшипниками и шестью пружинами для линейного преобразователя с оптической решеткой, что гарантирует, что весы VA не будут затронуты проблемами при установке. Кроме того, пружины позволяют регулировать угол, если при установке выравнивание было выполнено неправильно.
Считывающая головка по-прежнему лучше всего держится на решетчатом стекле, точность шкалы VA полностью отличается от GS или другой марки на материковой части Китая.
Шкала VA имеет небольшую печатную плату внутри 9-контактного разъема, данные лазерной компенсации хранятся внутри, с помощью нашего цифрового ЖК-дисплея данные компенсации напрямую загружают файл ECF (файл компенсации) в УЦИ, точность до ± 2 мкм.
Принцип абсолютной линейной шкалы
Абсолютная линейная шкала состоит из двух отдельных решетчатых масок: абсолютной решетчатой маски и инкрементной решетчатой маски. Каждая маска служит уникальной цели: Абсолютная решетчатая маска имеет различные узоры по всему решетчатому стеклу, обеспечивая низкое разрешение, но четкие показания положения во всем диапазоне измерений.
Инкрементная решетчатая маска представляет собой идентичные повторяемые шаблоны маски по всему решетчатому стеклу, она дает очень стабильный и высококачественный электронный сигнал для интерполяции сигнала для достижения очень высокой точности и разрешения показаний положения.
Особенности и преимущества:
1. Высокая точность
2. Удобен в использовании
| ВА10 | ВА11 | ВА12 | ВА13 | ВА20 | ВА21 | ВА22 | ВА23 | ||
| Измерительный стандарт | Стеклянная шкала — период решетки: 20 мкм (0,02 мм) | ||||||||
| Оптическая система обнаружения | Передающая инфракрасная система: длина волны 880 мм. | ||||||||
| Слайд-носитель | Вертикальная опорная система с пятью подшипниками | ||||||||
| Разрешение | 5 мкм | 1 мкм | 5 мкм | 1 мкм | 5 мкм | 1 мкм | 5 мкм | 1 мкм | |
| Измерительное путешествие | 50-1200 мм | Каждые 50 мм на длину | Нет в наличии | ||||||
| 1300-3000мм | Нет в наличии | Каждые 100 мм на длину | |||||||
| Точность | 50-450 мм | ±3 мкм - ±5 мкм | -- | ||||||
| 500-800 мм | ±10 мкм | ±5 мкм | ±10 мкм | ±5 мкм | -- | ||||
| 1050-2000мм | ±10 мкм | ±5 мкм | ±10 мкм | ±5 мкм | -- | ||||
| 1300-3000мм | -- | ±10 мкм/м | |||||||
| Повторяемость | 2 мкм (0,002 мм) | ||||||||
| Гистерзис | 3 мкм (0,003 мм) | ||||||||
| Защита | IP 53 | ||||||||
| Источник питания | 5 В постоянного тока ± 5% | ||||||||
| Выходной сигнал | ТТЛ | ТТЛ | 422 | 422 | ТТЛ | ТТЛ | 422 | 422 | |
Установочные размеры
Серия ВА10/ВА11/ВА12/ВА13
Серия ВА20/ВА21/ВА22/ВА23
Интерфейс разъема
Позолоченные штифты используются для предотвращения плохих соединений и коррозии. Внутри разъема небольшая печатная плата позволяет абсолютной линейной шкале серии VA включать данные лазерной компенсации и подключаться непосредственно к нашему УЦИ с ЖК-дисплеем, обеспечивая высокую точность измерений.
ДСУБ 9PIN
| ПРИКОЛОТЬ | ТТЛ | |
| Сигнал | Кабель | |
| 1 | —— | —— |
| 2 | 0 В | Апельсин |
| 3 | —— | —— |
| 4 | Земля | Земля |
| 5 | —— | —— |
| 6 | А | Желтый |
| 7 | 5В | Красный |
| 8 | Б | Зеленый |
| 9 | р | Коричневый |
100% лазерная калибровка
Каждый линейный энкодер тщательно калибруется с использованием нашего собственного лазерного интерферометра, и мы предоставляем отчеты об испытаниях на точность, чтобы гарантировать качество и отслеживаемость продукции.
Отчет о точности в QR-коде
На каждой линейной шкале напечатан QR-код, который позволяет пользователям просматривать отчет о точности заводской проверки.
