| Имя: | ЖК Дро | Ключевое слово: | Линейное дро |
|---|---|---|---|
| Использование: | Фрезерный, токарный, шлифовальный станок | Длина шкалы: | 50 - 3000 мм |
| Гарантия: | 13 месяцев | Разрешение экрана: | 0,1 мкм, 0,5 мкм, 1 мкм, 5 мкм |
| Поставлять: | 110 В/220 В переменного тока, 50–60 Гц | Выходной сигнал: | ТТЛ |
Внедрение продукции

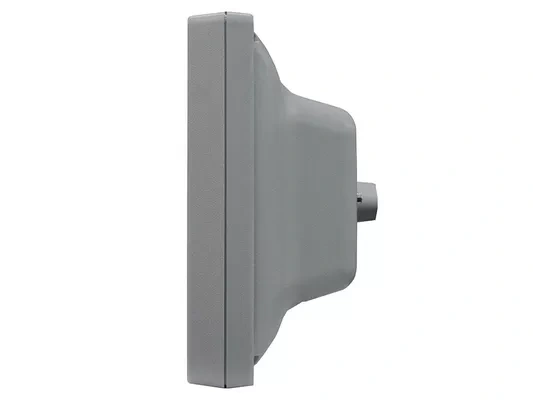

Серия EA — новейшее многофункциональное УЦИ от Easson. Это практичный, многофункциональный цифровой дисплей с оптической стеклянной шкалой для ручных станков, таких как фрезерные, токарные, расточные станки и т. д.
Конструкция призвана обеспечить полную функциональность и высокое качество, попытаться использовать наиболее разумное решение, снизить цену, чтобы повысить конкурентоспособность продукции.
Трансформатор сверхнизкой температуры
Блок питания блока цифрового считывания Easson оснащен линейным силовым трансформатором и силовым фильтром для дальнейшего снижения энергопотребления и повышения надежности, что также может помочь нашим продуктам обеспечить помехоустойчивость и электромагнитную совместимость.
Уменьшить общее тепловыделение внутри ES DRO и обеспечить длительный срок службы. Используется трансформатор со сверхнизким повышением температуры, конструкция которого имеет сердечник из ирона с очень высокой проницаемостью, что эффективно обеспечивает повышение температуры всего до 5 ℃.
Оборудование для испытаний ЭМС
Чтобы убедиться, что все продукты цифрового считывания Easson соответствуют стандарту ЭМС, у нас есть полный набор тестеров устойчивости к ЭМС для тестирования ЭМС.
Easson DRO соответствует соответствующим стандартам электромагнитной совместимости (ЭМС), как указано ниже:
IEC61000-4-2/GB/T 17799-2: Устойчивость к электростатическим разрядам (контактный разряд 6000 В, воздушный разряд 8000 В)
IEC61000-4-4/GB/T 17799-4: Электрическая устойчивость к быстрым переходным процессам (амплитуда импульса 2000 В).
IEC61000-4-5/GB/T 17799-5: Устойчивость к грозовым перенапряжениям (пиковое напряжение наложенного импульса 2000 В)
Тест на старение
.
Все счетчики Easson должны пройти испытание на старение с использованием 3-осевого генератора сигналов, убедиться в правильности показаний всех счетчиков, пройти испытание на высокую температуру и испытание на нагрузку в течение 72 часов перед процедурой контроля качества.

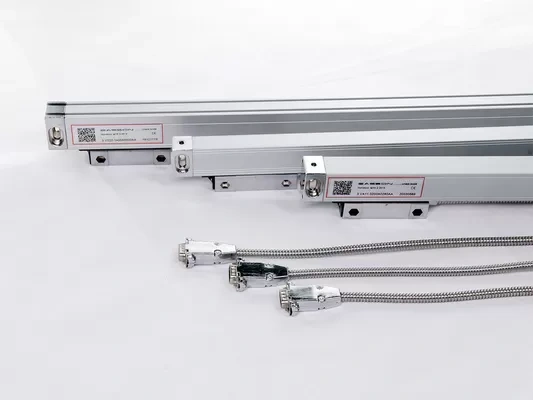

Перед сборкой считывающую головку оптических линейных весов Easson необходимо включить на 3-дневное испытание на старение. Убедитесь, что качество всех линейных весов надежно.
Техническая спецификация
| Имя | ЕА-926 | ||
| Номер оси | 2 оси | ||
| Осевой дисплей | 0,1 мкм, 0,5 мкм, 1 мкм, 5 мкм | ||
| Входной сигнал | ТТЛ | ||
| Источник питания | 110–220 В переменного тока / 50–60 Гц | ||
| Вес нетто (кг) | 2 | ||
|
Входная частота |
2 МБ Гц | ||
| Операционная клавиатура | Легкие сенсорные кнопки | ||
| Рабочая Температура | 0℃ - 45℃ | ||
| Температура хранения | -40℃ - 55℃ | ||
| Относительная влажность | ≤ 95% | ||
| Входы | 2 линейных энкодера | ||
| Стандарт ЭМС |
ИЭК61000-4-2/ГБ/Т 17799-2 |
||
Базовый параметр включен, как показано ниже:
| Центрирование (1/2) |
| Метрическая система / дюймы Дисплей (мм / дюймы) |
| Абсолютное/инкрементальное (ABS/INC) |
| Выключение памяти (30 субданных) |
| 199 субданных |
| Эталонная память (REF) |
| Нуль |
| Диаметр делительной окружности (PCD) |
| Расположение отверстий в линии (LHOLE) |
| Простая функция «R» |
| Функция плавного «R» |
| Линейная компенсация ошибок |
| Нелинейная компенсация ошибок |
| ВКЛ. Функция |
| Отображение скорости оси |
Интерфейс разъема
| ПРИКОЛОТЬ | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| ТТЛ-сигнал | --- | 0 В | --- | Земля | --- | А | 5В | Б | р |
| Кабель | --- | Апельсин | --- | Земля | --- | Желтый |
Компания Easson Measurement Technology Ltd. была основана с 1995 года, является высокотехнологичным предприятием с более чем 20-летним опытом проектирования и производства прецизионного измерительного оборудования, такого как видеоизмерительные системы, профильный проектор, УЦИ (счетчик), линейная стеклянная линейка, линейный энкодер с ЧПУ.
Easson - одна из немногих компаний в этой отрасли, которая оснащена производственными мощностями по производству мастер-масок. Все мастер-маски нашей абсолютной линейной решетки изготавливаются собственными силами и имеют нашу зарегистрированную торговую марку, чтобы предотвратить незаконное копирование.
