| Имя: | Мини Мельница Дро | Ключевое слово: | Показание шкалы |
|---|---|---|---|
| Приложение: | Фрезерование, токарный станок, шлифовальный станок, растачивание, проволока | Модель: | ЭС-14 |
| Разрешение: | 1 мкм, 5 мкм | Масса: | 2,5 кг |
| Власть: | 110 В/220 В | Выходной сигнал: | Качество B (TTL) |
Внедрение продукции
ES-14 представляет собой универсальный шкаф цифрового считывания от компании Easson, выпущенный в 2009 году. В ES-14 фактически можно выбрать необходимое приложение (фрезерование, токарный станок, растачивание, сверление, шлифование, резка проволоки) непосредственно во время работы. установил ДРО. Серия ES-14 сертифицирована CE и изготовлена в соответствии с TQM. Электронная плата соответствует стандартам RoHS.
Мембрана переключателя высокой прочности ES-14
Autotex используется в качестве ключевого элемента серии ES. Он обеспечивает превосходную химическую стойкость к наиболее часто используемым в промышленности растворителям и превосходный срок службы переключателей, ожидаемый срок службы переключателей составит 100 000 раз.
Обновление источника питания Easson ES14 с цифровым считыванием в импульсный блок питания нового типа.
Оборудование для испытаний ЭМС
Все продукты Easson DRO могут соответствовать стандартным спецификациям EMC, у нас есть полный набор тестеров EMC Test ESD для тестирования EMC.
Тест на старение
Цифровые устройства считывания Easson должны пройти испытание на старение при высокой температуре и нагрузочное испытание в течение 72 часов перед процедурой контроля качества. Испытание на старение позволяет убедиться в том, что процесс, конструкция, материал и другие аспекты являются дефектными или нет, чтобы гарантировать надежность качества нашей продукции.
Техническая спецификация
| Номер модели | ЭС-14 | ||
| Номер оси | Две оси | ||
| Осевой дисплей | 0,1 мкм, 0,5 мкм, 1 мкм, 5 мкм | ||
| Входной сигнал | Квадратурный сигнал A/B | ||
| Диапазон напряжения | 110–220 В переменного тока / 50–60 Гц | ||
| Вес (кг) | 3,5 | ||
|
Входная частота |
2 МБ Гц | ||
| Клавиатура | Легкие сенсорные кнопки | ||
| Рабочая Температура | 0℃ - 45℃ | ||
| Температура хранения | -40℃ - 55℃ | ||
| Относительная влажность | ≤ 95% | ||
| Входы | 2 или 3 линейных энкодера | ||
| Стандарт ЭМС |
ИЭК61000-4-2/ГБ/Т 17799-2 ИЭК61000-4-4/ГБ/Т 17799-4 ИЭК61000-4-5/ГБ/Т 17799-5 |
||
Базовый параметр включен, как показано ниже :
| Центрирование (1/2) |
| Метрическая система / дюймы Дисплей (мм / дюймы) |
| Радуис/Диаметр для каждой оси |
| Выключение памяти (30 субданных) |
| 199 субданных |
| Эталонная память (REF) |
| Очистить ноль |
| Диаметр делительной окружности (PCD) |
| Расположение отверстий в линии (LHOLE) |
| Простая функция «R» |
| Функция плавного «R» |
| Линейная компенсация ошибок |
| Нелинейная компенсация ошибок |
| ВКЛ. Функция |
| Отображение скорости оси |
Интерфейс разъема
| ПРИКОЛОТЬ | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| ТТЛ-сигнал | --- | 0 В | --- | Земля | --- | А | 5В | Б | р |
| Кабель | --- | Апельсин | --- | Земля | --- | Желтый |

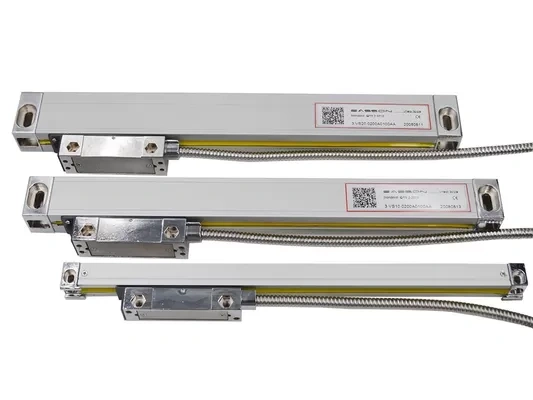

Компания Easson Measurement Technology Ltd. была основана с 1995 года, является высокотехнологичным предприятием с более чем 20-летним опытом проектирования и производства прецизионного измерительного оборудования, такого как видеоизмерительные системы, профильный проектор, УЦИ (счетчик), линейная стеклянная линейка, линейный энкодер с ЧПУ;
Easson - одна из немногих компаний в этой отрасли, которая оснащена производственными мощностями по производству мастер-масок. Все мастер-маски нашей абсолютной линейной решетки изготавливаются собственными силами и имеют нашу зарегистрированную торговую марку, чтобы предотвратить незаконное копирование.
