| Измер. Диапазон: | 150 х 100 х 90 мм | Точность: | ( 3+ л/100) мкм |
|---|---|---|---|
| Оптическая линза: | 10X, 20X, 50X в одном варианте | Разрешение экрана: | 0,001 мм |
| Источник питания: | 220 В переменного тока | Угловое разрешение: | 0,01 градуса |
Описание продукта

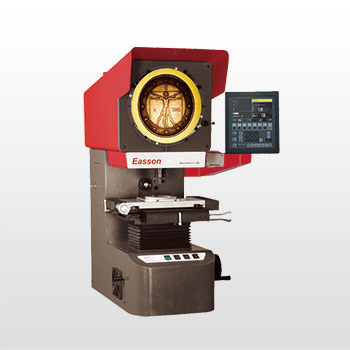

Принцип работы проектора оптического профиля серии EP
Принцип работы профильного проектора серии EP заключается в следующем: заготовка Y помещается на поверхность стола, под заготовкой находится система освещения с параллельными лучами S1, свет от лампы S1 создается в виде параллельного луча за счет оптическая система K1 и C1, затем изображение заготовки Y точно проецируется на прецизионную увеличительную линзу O, затем изображение отражается через два плоских зеркала M1 и M2, наконец, проецируется на экран P и становится увеличенным изображением Y' .
Поскольку увеличенное изображение Y' имеет очень точные размеры, оператор может измерить увеличенное изображение Y' с помощью шкалы стеклянной решетки, чтобы узнать размеры заготовки Y.
Проект профиля серии EP, оснащенный высокоточной цифровой системой считывания на столе XY, которая позволяет оператору напрямую считывать размеры заготовки с помощью увеличенного изображения.
Надежная система передачи трением
Чтобы избежать обычной проблемы люфта, характерной для обычной системы передачи ходового винта, в движениях XY используется система передачи трением основания стержня. Это решение обеспечивает превосходное плавное, чувствительное позиционирование без люфтов, что обеспечивает простые и точные измерения.
Высокоточные линейные направляющие
высокоточные линейные направляющие используются во всех перемещениях по осям X, Y и Z. Такая конструкция обеспечивает очень высокую прямолинейность движений и, как следствие, высокую точность измерений.
Машинное литье высокой стабильности
Чтобы избежать деформации, вызванной внутренним напряжением металлической отливки, в дополнение к обычному процессу снятия внутреннего напряжения (путем отпуска), все отливки EP-1 подвергаются дополнительному снятию напряжения с помощью вибрационного снятия напряжения, управляемого компьютером. Этот процесс обеспечивает высокую стабильность размеров и длительную точность измерений.
Технические характеристики
| Модель | ЭП-1510 | ЭП-2010 | ЭП-2515 |
| Размер стола | 300х170мм | 350х170мм | 420x250 мм |
| Размер стекла | 175x127 мм | 225x120 мм | 290х190мм |
| Перемещение по оси X | 150 мм | 200 мм | 250 мм |
| Перемещение по оси Y | 100 мм | 100 мм | 150 мм |
| Перемещение по оси Z (фокусировка) | 90 мм | ||
| Разрешение дисплея по осям X, Y | 0,001 мм | ||
| Точность | (3+л/100)ум | ||
| Угловое измерение | 0 ~ 360° | ||
| Угловое разрешение | 0,01° | ||
| Искажение контура | 0,08% | ||
| Диаметр экрана | 315 мм | 415 мм | |
| увеличение объектива | 10X, 20X, 50X, один выбор | ||
| Цифровое считывание | ЭС - 12Б | ||
Технические характеристики измерительной системы УЦИ с ЖК-дисплеем ES-12P:
| Ось | Линейный преобразователь осей X, Y |
| Ось поворотного энкодера | |
| Резолюция | 0,001 мм (оси X, Y) / 0,01 град (ось A) |
| Координаты | X,Y и полярные системы координат |
| Память | 99 функций памяти; память на 10 координат |
| Ошибка компа | Линейная и нелинейная компенсация ошибок |
| Интерфейс ввода-вывода | Интерфейс ввода/вывода RS-232C |
| Геометрический Измерение функции |
Измерение круга по 3 точкам; |
| измерение точек; | |
| 2 точки измерения расстояния; | |
| 2 точки образуют линию измерения; | |
| измерение пересечения двух линий; | |
| Измерение пересечения линий по 4 точкам; | |
| точка линия перпендикулярная проекция |
Товарная накладная
| Линии | Описание | Кол-во | Примечания |
| 1 | Корпус машины | 1 | |
| 2 | Объектив 10X, 20X или 50 | 1 | Стандартный объектив может выбирать только одно увеличение. |
| 3 | Транспортная ручка | 4 | |
| 4 | Рычажная нога | 4 | |
| 5 | Прилавок | 1 | |
| 6 | Контрподставки | 1 | |
| 7 | Микропринтер | 1 | |
| 8 | Кабели для проекторов | 1 | |
| 9 | Руководство пользователя, сертификат качества, список проекторов | 1 | |
| 10 | Запасная лампа | 2 | Осрам |
| 11 | Поворотный стол и 4 винта | 1 | |
| 12 | концентрический круг фильмы | 1 | |
| 13 | Ящик для инструментов | 1 | |
| 14 | Крышка машины | 1 | |
| 15 | Линейная шкала ВА14 | 2 | |
| 16 | Фильтрация | 8 |
Эргономичный дизайн основания машины:
Чтобы проектор EP-1 был наиболее удобным в эксплуатации, EP-1 имеет машинную базу, доступную по выбору пользователя, а стационарная машинная база лучше всего подходит для использования в цехах, где пользователи используют проектор для измерения небольшого количества заготовок. индивидуально.
(Обратите внимание, что стандарт EP-1510 не включает основание машины, он является одним из аксессуаров по выбору клиента)
