| Место происхождения: | КНРКитай |
|---|---|
| Имя бренда: | Иссон |
| Сертификация: | CE |
| Номер модели: | ЭС-8С |
| Минимальное количество для заказа: | 1 КОМПЛЕКТ |
|---|---|
| Детали упаковки: | Картонная коробка |
| Срок поставки: | 5 рабочих дней |
| Условия оплаты: | Т/Т |
| Возможность поставки: | 1000 КОМПЛЕКТОВ в месяцы |
Особенности продукта
Характеристики УЦИ серии ES:

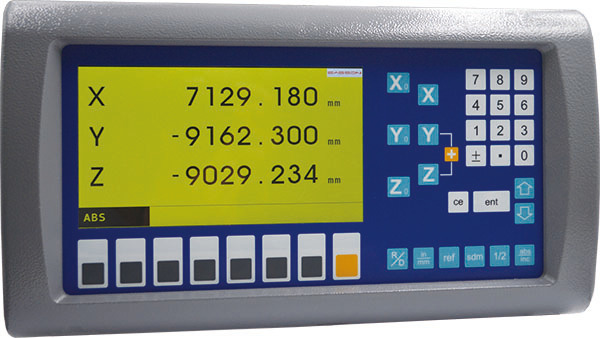

* 7-дюймовый цветной ЖК-дисплей.

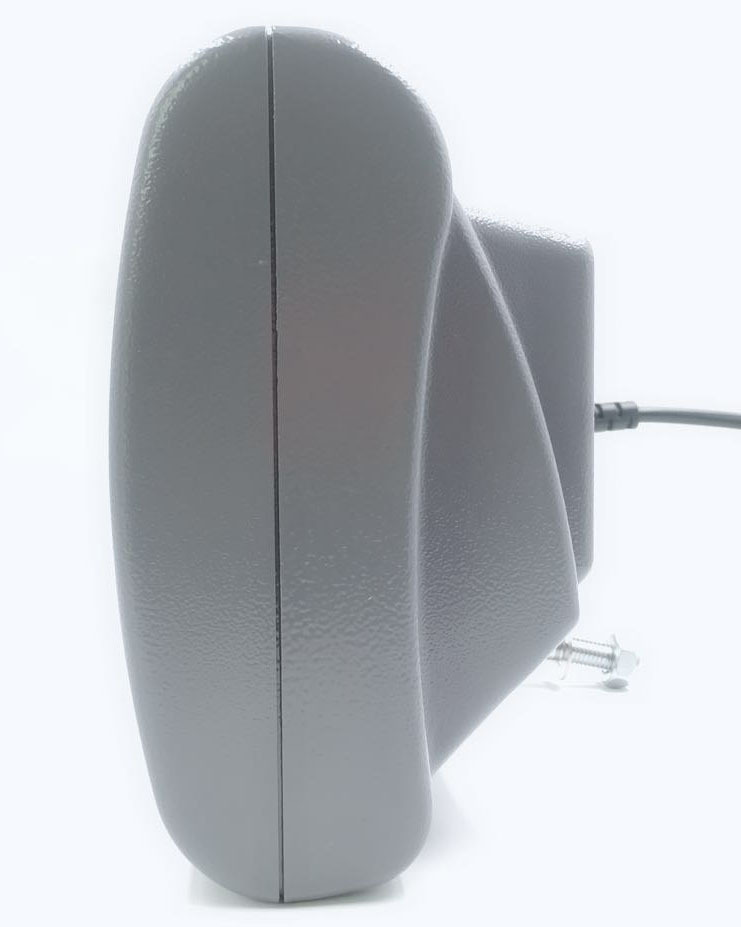

* Алюминиевый корпус, промышленное качество и надежность.
* Высокая интеграция обеспечивает стабильную производительность.
* Отличный срок службы переключателя, ожидается, что срок службы переключателя составит 100 000 раз.
Трансформатор сверхнизкой температуры
В блоке питания Easson с цифровым считыванием используется линейный силовой трансформатор и силовой фильтр, что помогает нашим продуктам пройти помехозащищенность и пройти испытания на электромагнитную совместимость.
Уменьшить общее тепловыделение внутри ES DRO и обеспечить длительный срок службы. Используется трансформатор со сверхнизким повышением температуры, конструкция которого имеет сердечник из ирона с очень высокой проницаемостью, что эффективно обеспечивает повышение температуры всего до 5 ℃.
Оборудование для испытаний ЭМС
Цифровая система считывания Easson соответствует соответствующим стандартам ЭМС, как указано ниже:
IEC61000-4-2/GB/T 17799-2: Устойчивость к электростатическим разрядам (контактный разряд 6000 В, воздушный разряд 8000 В)
IEC61000-4-4/GB/T 17799-4: Электрическая устойчивость к быстрым переходным процессам (амплитуда импульса 2000 В).
IEC61000-4-5/GB/T 17799-5: Устойчивость к грозовым перенапряжениям (пиковое напряжение наложенного импульса 2000 В)
Тест на старение
Техническая спецификация
| Модель | ЭС-8С | ||
| Номер оси | Три оси | ||
| Осевой дисплей | 0,1 мкм, 0,5 мкм, 1 мкм, 5 мкм | ||
| Выходной сигнал | ТТЛ | ||
| Диапазон напряжения | 110–220 В переменного тока / 50–60 Гц | ||
| Общий вес (кг) | 3,5 | ||
|
Входная частота |
2 МБ Гц | ||
| Операционная клавиатура | Легкие сенсорные кнопки | ||
| Рабочая Температура | 0℃ - 45℃ | ||
| Температура хранения | -40℃ - 55℃ | ||
| Относительная влажность | ≤ 95% | ||
| Входы | 3 линейная шкала | ||
| Стандарт ЭМС |
ИЭК61000-4-2/ГБ/Т 17799-2 |
||
Базовый параметр включен, как показано ниже:
| Центрирование (1/2) |
| Метрическая система / дюймы Дисплей (мм / дюймы) |
| Абсолютное/инкрементальное (ABS/INC) |
| Выключение памяти (30 субданных) |
| 199 субданных |
| Эталонная память (REF) |
| Очистить ноль |
| Диаметр делительной окружности (PCD) |
| Расположение отверстий в линии (LHOLE) |
| Простая функция «R» |
| Функция плавного «R» |
| Линейная компенсация ошибок |
| Нелинейная компенсация ошибок |
| ВКЛ. Функция |
| Отображение скорости оси |
Расширенные функции УЦИ серии ES: Компенсация нелинейных ошибок.
Расширенные функции для фрезерного станка
Интерфейс разъема
| ПРИКОЛОТЬ | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| ТТЛ-сигнал | --- | 0 В | --- | Земля | --- | А | 5В | Б | р |
| Кабель | --- | Апельсин | --- | Земля | --- | Желтый | Красный | Зеленый | Коричневый |
