| Место происхождения: | КНРКитай |
|---|---|
| Имя бренда: | Иссон |
| Сертификация: | CE |
| Номер модели: | ГС10 |
| Минимальное количество для заказа: | 1 ШТ |
|---|---|
| Детали упаковки: | Картонная коробка |
| Срок поставки: | 3 рабочих дня |
| Условия оплаты: | Т/Т |
| Возможность поставки: | 3000 ПК в месяц |
| Имя: | Мини-мельница Дро-комплект | Модель: | ГС10 |
|---|---|---|---|
| Имя бренда: | Иссон | Разрешение: | 0,005 мм |
| Длина: | 50-1250 мм | Источник питания: | 5 В постоянного тока |
| Выходной сигнал: | ТТЛ | Ключевое слово: | Цифровой индикатор Бриджпорта |
| Выделять: |
Линейная шкала с цифровым считыванием 1000 мм,Линейная шкала цифрового считывания Easson,Цифровые линейные весы Easson GS10 |
||

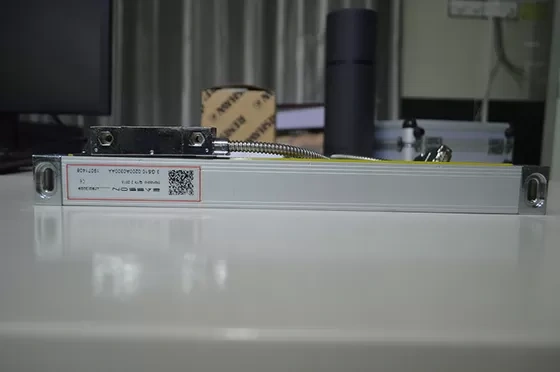

Easson GS10 50-1000 мм герметичный цифровой энкодер линейной шкалы с ЧПУ
| ГС10 | ГС11 | GS12 | GS13 | GS30 | GS31 | ГС32 | ГС33 | ||
| Измерительный стандарт | Стеклянная шкала — период решетки: 20 мкм (0,02 мм) | ||||||||
| Оптическая система обнаружения | Передающая инфракрасная система: длина волны 880 мм. | ||||||||
| Слайд-носитель | Вертикальная опорная система с пятью подшипниками | Вертикальная опорная система с пятью подшипниками | |||||||
| Разрешение | 5 мкм | 1 мкм | 5 мкм | 1 мкм | 5 мкм | 1 мкм | 5 мкм | 1 мкм | |
| Измерительное путешествие | 100-1200 мм | Каждые 50 мм на длину. | Каждые 50 мм на длину. | ||||||
| 1300-3000мм | Нет в наличии | Каждые 50 мм на длину. до 500 мм | |||||||
| Точность | 100-450 мм | ±8 мкм | ±5 мкм | ±8 мкм | ±5 мкм | ±8 мкм | ±5 мкм | ±8 мкм | ±5 мкм |
| 500-800 мм | ±10 мкм | ±8 мкм | ±10 мкм | ±8 мкм | -- | ||||
| 1050-2000мм | ±15 мкм | ±12 мкм | ±15 мкм | ±12 мкм | -- | ||||
| 1300-3000мм | -- | -- | |||||||
| Повторяемость | 2 мкм (0,002 мм) | ||||||||
| Гистерзис | 3 мкм (0,003 мм) | ||||||||
| Защита | IP 53 | ||||||||
| Источник питания | 5 В постоянного тока ± 5% | ||||||||
| Выходной сигнал | ТТЛ | ТТЛ | 422 | 422 | ТТЛ | ТТЛ | 422 | 422 | |
Установочные размеры
Серия GS10/GS11/GS12/GS13
Серия GS30/GS31/GS32/GS33
Длинномасштабная диаграмма серии VS20
Интерфейс разъема
ДСУБ 9PIN
| ПРИКОЛОТЬ | ТТЛ | 422А | ||
| Сигнал | Кабель | Сигнал | Кабель | |
| 1 | —— | —— | А- | Желтый |
| 2 | 0 В | Апельсин | 0 В | Белый |
| 3 | —— | —— | Б- | Красный |
| 4 | Земля | Земля | Земля | Земля |
| 5 | —— | —— | Р- | Черный |
| 6 | А | Желтый | А | Зеленый |
| 7 | 5В | Красный | 5В | Коричневый |
| 8 | Б | Зеленый | Б | Синий |
| 9 | р | Коричневый | р | Серый |
DIN 7-контактный
| ПРИКОЛОТЬ | Кабель | ТТЛ |
| 1 | Апельсин | 0 В |
| 2 | —— | —— |
| 3 | Желтый | А |
| 4 | Зеленый | Б |
| 5 | Красный | 5В |
| 6 | Коричневый | р |
| 7 | Земля | Земля |
| Случай | Земля | Земля |
Описание продукта
Усовершенствованная оптическая измерительная система
В скользящем держателе весов серии GS используется конструкция с пятью подшипниками для линейного преобразователя с оптической решеткой, которая зарекомендовала себя как самая надежная конструкция системы на современном рынке.
Конструкция с двойным уплотнением
В пластиковых уплотнениях весов серии GS используется инновационный материал, обеспечивающий превосходную маслостойкость, высокие свойства эластичного восстановления и долговечность, а тщательно продуманная геометрия кромок обеспечивает низкое сопротивление скольжению.
100% лазерная калибровка
Все преобразователи со стеклянной решеткой индивидуально проверяются и калибруются нашим собственным лазерным интерферометром, чтобы гарантировать, что точность измерений на 100% соответствует спецификациям.
Отчет о точности

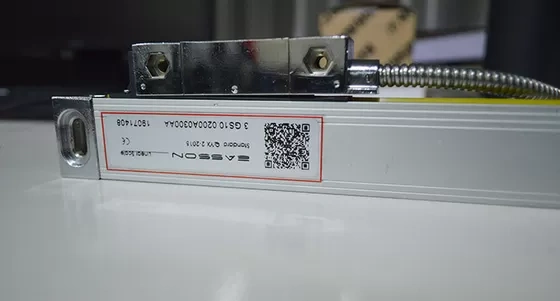

Easson На корпусе весов напечатан QR-код, пользователи могут использовать сканирование мобильного телефона и просмотреть отчет о точности заводской проверки.
Здание завода Easson специально спроектировано и построено для производства прецизионных измерительных приборов.
две чистые комнаты класса 10 000 и одна подземная комната контроля температуры внутри здания для сборки высокоточных компонентов.
Гарантия качества
Easson внедряет полную систему управления качеством на нашем заводе в Китае с 1998 года.
Наша система управления качеством была оценена и зарегистрирована National Quality Assurance Ltd. (NQA) на соответствие требованиям ISO9001:2015.
