| Место происхождения: | КНРКитай |
|---|---|
| Имя бренда: | Иссон |
| Сертификация: | CE |
| Номер модели: | ВС10 |
| Минимальное количество для заказа: | 1 КОМПЛЕКТ |
|---|---|
| Детали упаковки: | Фанерный чехол |
| Срок поставки: | 7 рабочих дней |
| Условия оплаты: | Т/Т |
| Возможность поставки: | 1500 ПК в месяц |

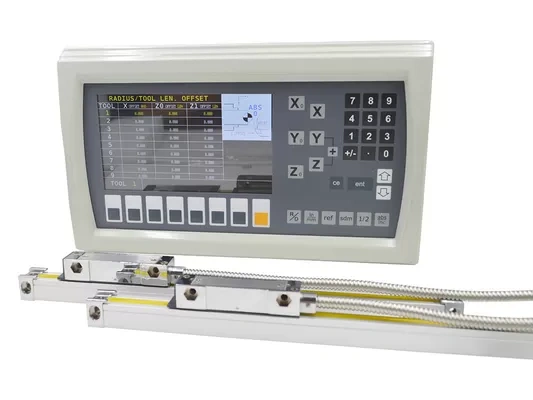

Повысьте качество своих операций фрезерования с помощью передовых цифровых систем цифрового линейного масштабирования 5 мкм/1 мкм от Easson. Эти высокоточные весы разработаны для обеспечения точных и надежных измерений, обеспечивая оптимальную производительность при фрезеровании.
Наши цифровые линейные весы разработаны с использованием новейших технологий, обеспечивающих исключительную точность до 1 мкм. Это обеспечивает точное измерение и контроль, сокращение ошибок и повышение производительности.
Прочная конструкция для долговечностиСистемы УЦИ Easson, изготовленные из высококачественных материалов, рассчитаны на работу в сложных условиях фрезерных операций. Прочная конструкция обеспечивает длительный срок службы и стабильную производительность.
Удобный интерфейсНаши цифровые линейные весы с интуитивно понятным интерфейсом просты в настройке и эксплуатации. Четкий дисплей и простое управление делают их идеальными как для опытных машинистов, так и для новичков.
| Имя: | Линейное измерение шкалы | Ключевое слово: | Физика линейного масштаба |
|---|---|---|---|
| Измер. Стандарт: | 0,02 мм | Измер. Длина: | 50-1200 мм |
| Разрешение: | 5 мкм | Гарантия: | 1 год |
| Источник питания: | 5 В постоянного тока | Выходной сигнал: | ТТЛ |
| Выделять: |
Системы УЦИ 1 мкм,Системы УЦИ 5 мкм,Система Easson Dro 0,02 мм для фрезерования |
||
системы УЦИ цифрового линейного масштаба 5ум 1ум для фрезерного станка
Спецификации продукта
| ВС10 | ВС11 | ВС12 | ВС13 | ВС20 | ВС21 | ВС22 | ВС23 | ||
| Измерительный стандарт | Стеклянная шкала — период решетки: 20 мкм (0,02 мм) | ||||||||
| Оптическая система обнаружения | Передающая инфракрасная система: длина волны 880 мм. | ||||||||
| Слайд-носитель | Вертикальная опорная система с пятью подшипниками | ||||||||
| Разрешение | 5 мкм | 1 мкм | 5 мкм | 1 мкм | 5 мкм | 1 мкм | 5 мкм | 1 мкм | |
| Измерительное путешествие | 50-1200 мм | Каждые 50 мм | Нет в наличии | ||||||
| 1300-3000мм | Нет в наличии | Каждые 100 мм | |||||||
| Точность | 50-450 мм | ±3 мкм - ±5 мкм | -- | ||||||
| 500-800 мм | ±10 мкм | ±5 мкм | ±10 мкм | ±5 мкм | -- | ||||
| 1050-2000мм | ±10 мкм | ±5 мкм | ±10 мкм | ±5 мкм | -- | ||||
| 1300-3000мм | -- | ±10 мкм/м | |||||||
| Повторяемость | 2 мкм (0,002 мм) | ||||||||
| Гистерзис | 3 мкм (0,003 мм) | ||||||||
| Защита | IP 53 | ||||||||
| Источник питания | 5 В постоянного тока ± 5% | ||||||||
| Выходной сигнал | ТТЛ | ТТЛ | 422 | 422 | ТТЛ | ТТЛ | 422 | 422 | |
Установочные размеры
ВС10 Ряд
Интерфейс разъема

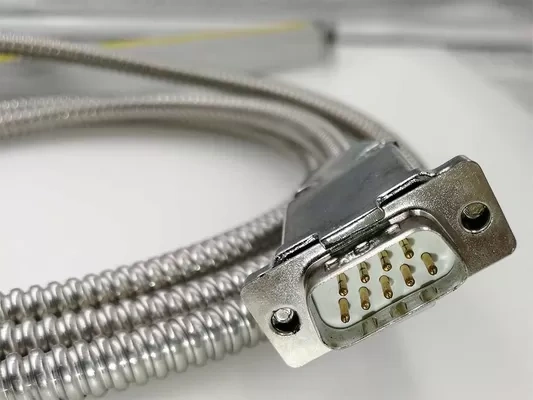

ДСУБ 9PIN
| ПРИКОЛОТЬ | ТТЛ | 422А | ||
| Сигнал | Кабель | Сигнал | Кабель | |
| 1 | —— | —— | А- | Желтый |
| 2 | 0 В | Апельсин | 0 В | Белый |
| 3 | —— | —— | Б- | Красный |
| 4 | Земля | Земля | Земля | Земля |
| 5 | —— | —— | Р- | Черный |
| 6 | А | Желтый | А | Зеленый |
| 7 | 5В | Красный | 5В | Коричневый |
| 8 | Б | Зеленый | Б | Синий |
| 9 | р | Коричневый | р | Серый |
DIN 7-контактный
| ПРИКОЛОТЬ | Кабель | ТТЛ |
| 1 | Апельсин | 0 В |
| 2 | —— | —— |
| 3 | Желтый | А |
| 4 | Зеленый | Б |
| 5 | Красный | 5В |
| 6 | Коричневый | р |
| 7 | Земля | Земля |
| Случай | Земля | Земля |
Описание продукта
Усовершенствованная оптическая измерительная система

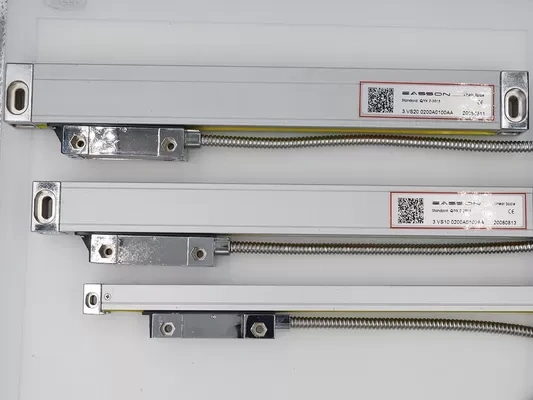

В скользящем держателе линейного энкодера серии VS / VA используется конструкция с пятью подшипниками и шестью пружинами для линейной шкалы с оптической решеткой, особенно в больших масштабах, таких как большой токарный станок. Точность намного лучше, чем у длинномерной шкалы серии GS20.
Тест на старение
Перед сборкой считывающую головку оптического линейного энкодера Easson необходимо протестировать на 72-часовой тест на старение.
Убедитесь, что качество считывающей головки надежно для длительного использования.
100% лазерная калибровка
Все линейные энкодеры Easson индивидуально проверяются и калибруются с помощью нашего собственного лазерного интерферометра, чтобы гарантировать, что точность измерений на 100% соответствует спецификациям.

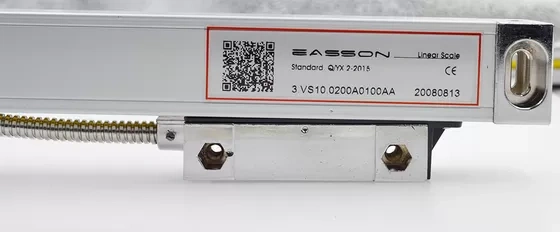

Отчет о точности в QR-коде
На каждом линейном энкодере напечатан QR-код, который позволяет пользователям просматривать отчет о точности заводской проверки.
Преимущества продукта:
Наш путь в Easson начался со страсти к точности и инновациям в области метрологии. Основанная с стремлением к совершенству, мы превратились в ведущего поставщика высококачественных систем измерения зрения. Наши современные продукты предназначены для удовлетворения разнообразных потребностей различных отраслей промышленности, обеспечивая точность, надежность и эффективность.
Наша команда преданных своему делу профессионалов неустанно работает над разработкой передовых технологий, которые позволяют предприятиям достигать своих целей в области контроля качества. Мы верим в постоянное совершенствование и стремимся превзойти ожидания наших клиентов.
История Easson – это история приверженности технологическому прогрессу и удовлетворению потребностей клиентов. На протяжении многих лет мы инвестировали в исследования и разработки, в результате чего был создан ряд продуктов, которые установили новые стандарты в отрасли. Наши системы измерения зрения используются ведущими компаниями по всему миру, что является свидетельством нашей непоколебимой приверженности качеству и инновациям.
Наша миссия — предоставлять инновационные и надежные измерительные решения, которые повышают производительность и качество продукции наших клиентов. Мы стремимся быть в авангарде метрологических технологий, постоянно расширяя границы возможного.
Выбор Easson означает выбор партнера, ориентированного на ваш успех. Наши продукты разработаны с учетом потребностей пользователей и предлагают интуитивно понятные интерфейсы, прочную конструкцию и непревзойденную точность. Мы стремимся обеспечить исключительную поддержку клиентов и гарантировать, что наши клиенты получат наилучшие возможные решения для своих измерительных задач.
Изучите наш ассортимент продукции и узнайте, как Easson может помочь вам достичь ваших целей в области контроля качества. Присоединяйтесь к нам в нашем путешествии к инновациям и совершенству.
Для получения дополнительной информации посетите Иссон О нас .
Часто задаваемые вопросы
1. Кто мы?
Компания Easson занимается разработкой и производством прецизионного измерительного оборудования, например. Системы визуального измерения с ЧПУ, проектор оптического профиля, система цифрового считывания (DRO), стеклянная шкала линейного энкодера с ЧПУ.
2. Как мы можем гарантировать качество?
Мы внедряем систему тотального управления качеством (TQM) на нашем заводе в Китае уже более 20 лет. Строгий контроль производственных процессов, учет качества и обучение персонала,
также испытание на старение продукции и т. д. Все это для обеспечения обеспечения качества на всех производственных процессах.
3. Как машина может обеспечить высокую точность измерений?
а) Абсолютный линейный энкодер высокого разрешения 0,01 мкм
б) Высокоточный объектив с замкнутым контуром и автоматическим зумом F3 с коаксиальным освещением.
в) CMOS-датчик SONY высокого разрешения CCD процессора изображений
г) Встроенная объемная компенсация на 21 заказ.
4. Гарантия:
На всю продукцию мы предоставляем 13 месяцев (с даты отгрузки)
5. Техническая поддержка:
У нас есть профессиональная команда технической поддержки для системы послепродажного обслуживания. Если у вас возникли какие-либо технические проблемы, пожалуйста, не стесняйтесь обращаться к нам.
6. Доставка:
Срок изготовления 30 дней, срок доставки морским транспортом 28 дней.
7. Оплата:
По умолчанию 100% банковский перевод перед отправкой. Для получения других условий оплаты свяжитесь с нами.
