| Место происхождения: | КНРКитай |
|---|---|
| Имя бренда: | Иссон |
| Сертификация: | CE |
| Номер модели: | ГС90 |
| Минимальное количество для заказа: | 1 ШТ |
|---|---|
| Детали упаковки: | Картонная коробка |
| Срок поставки: | 3 рабочих дня |
| Условия оплаты: | Т/Т |
| Возможность поставки: | 2000 ПК в месяц |
Спецификации продукта
| Модель | ГС90 | |
| Измерительный стандарт | Стеклянная шкала — период решетки: 20 мкм (0,02 мм) | |
| Оптическая система обнаружения | Передающая инфракрасная система: длина волны 880 мм. | |
| Слайд-носитель | Вертикальная опорная система с пятью подшипниками | |
| Разрешение | 5 мкм | |
| Измерительное путешествие | 50-500мм | Каждые 50 мм на длину. до 500 мм |
| Точность | ±10 мкм | |
| Повторяемость | 5 мкм (0,005 мм) | |
| Гистерзис | 5 мкм (0,005 мм) | |
| Защита | IP 53 | |
| Источник питания | 5 В постоянного тока ± 5% | |
| Выходной сигнал | ТТЛ | |
Установочные размеры
Интерфейс разъема
ДСУБ 9PIN
| ПРИКОЛОТЬ | ТТЛ | 422А | ||
| Сигнал | Кабель | Сигнал | Кабель | |
| 1 | —— | —— | А- | Желтый |
| 2 | 0 В | Апельсин | 0 В | Белый |
| 3 | —— | —— | Б- | Красный |
| 4 | Земля | Земля | Земля | Земля |
| 5 | —— | —— | Р- | Черный |
| 6 | А | Желтый | А | Зеленый |
| 7 | 5В | Красный | 5В | Коричневый |
| 8 | Б | Зеленый | Б | Синий |
| 9 | р | Коричневый | р | Серый |
Описание продукта
Усовершенствованная оптическая измерительная система

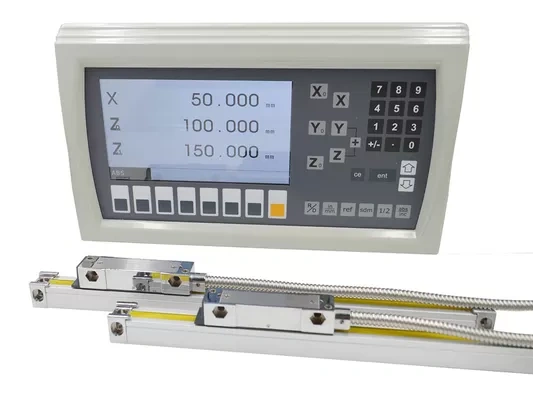

GS90 — это специальная конструкция для небольших токарных, сверлильных и фрезерных станков, пространство для установки которых ограничено. В скользящем держателе весов серии GS используется конструкция с пятью подшипниками для линейного преобразователя с оптической решеткой, которая зарекомендовала себя как самая надежная конструкция системы на современном рынке.
Уплотнительная кромка
Весы серии GS пластиковые уплотнения используйте инновационный материал, обеспечивающий превосходную маслостойкость, высокие эластичные свойства восстановления и долговечность, тщательно продуманная геометрия губ обеспечивает низкое сопротивление скольжению.
100% лазерная калибровка
Все преобразователи со стеклянной решеткой индивидуально проверяются и калибруются нашим собственным лазерным интерферометром, чтобы гарантировать, что точность измерений на 100% соответствует спецификациям.
Отчет о точности
На каждой линейной шкале напечатан QR-код, который позволяет пользователям просматривать отчет о точности заводской проверки.
