| Имя: | Оптическая измерительная система | Ключевое слово: | Оптические измерительные системы для промышленного контроля |
|---|---|---|---|
| Точность: | (1,5+L/200) мкм | Приложение: | Мобильный телефон, формы, металлы, пластик, электроника |
| Режим работы: | Руководство | Разрешение: | 0,01 микрон |
| Размер рабочего стола: | 420x250 мм | Диапазон измерения: | 250х150х150мм |

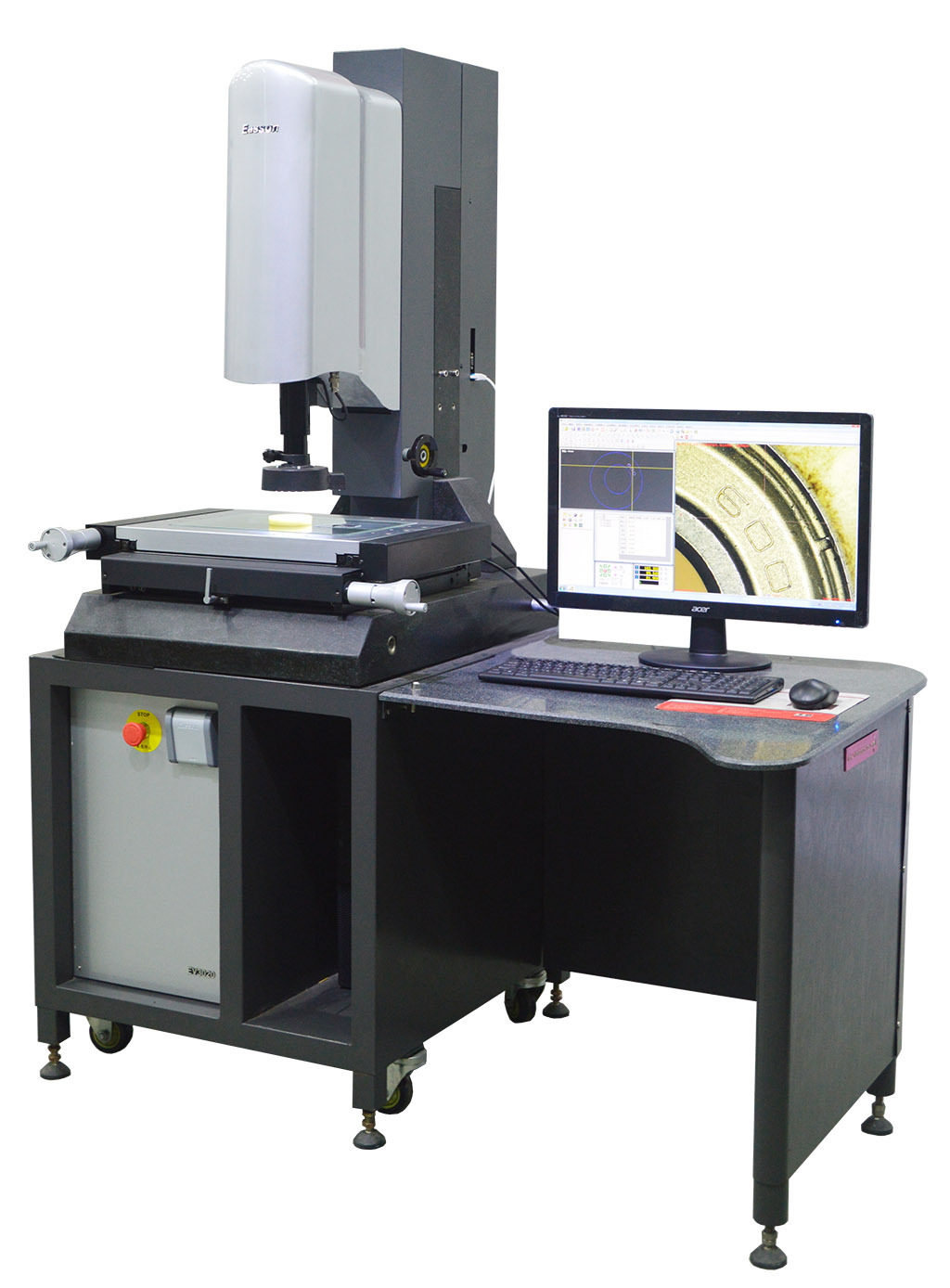

Внедрение продукции
Машины для визуального измерения — это точные и эффективные инструменты для измерения длины, которые сочетают в себе механические, оптические и электронные компоненты.
Они широко используются для измерения точности размеров различных машин, приборов и метрологических инструментов. Общие области применения включают использование в лабораториях, электронике, аппаратном обеспечении и пластмассах, штамповке металла, печатных платах, ЖК-дисплеях, пресс-формах и деталях мобильных телефонов, в основном посредством 2D-измерений. Они также могут служить в качестве систем визуального трехмерного измерения для целей измерения, проверки, калибровки и обратного проектирования.
Техническая спецификация
| Модель | 2515 | 3020 | 4030 |
| Диапазон измерения (мм) | 250×150×150 | 300x200x200 | 400x300x250 |
| Габаритные размеры (мм) | 1000×600×1400 | 1200x720x1600 | 1200x720x1600 |
| Размер стекла рабочего стола (мм) | 289x189x10 | 339x239x10 | 439x339x12 |
| Вес (кг) | 170 | 280 | 410 |
| Максимальная нагрузка на стол (кг) | 20 | 20 | 20 |
| Точность измерения (мкм) | 1,5+л/200 | ||
| Повторяемость (мм) | 0,002 | ||
| Увеличение | Оптическое увеличение 0,7-4,5X, увеличение изображения 20-125X | ||
| Разрешение дисплея оси | 0,00001 мм (0,01 мкм) | ||
| Система освещения | Восемь зон вверх по источнику света с двумя лазерными системами позиционирования | ||
| Светодиодный источник холодного света, пропускающий свет и конденсорная линза для реализации параллельного светового излучения. | |||
| Операционная модель | Ось XY ручная, ось Z автоматическая | ||
| Объектив | Автоматический зум, оптический коаксиальный объектив с автоматической фокусировкой | ||
| Система обзора | 1/2-дюймовая CMOS-камера высокого разрешения с глобальным затвором | ||
Характеристики

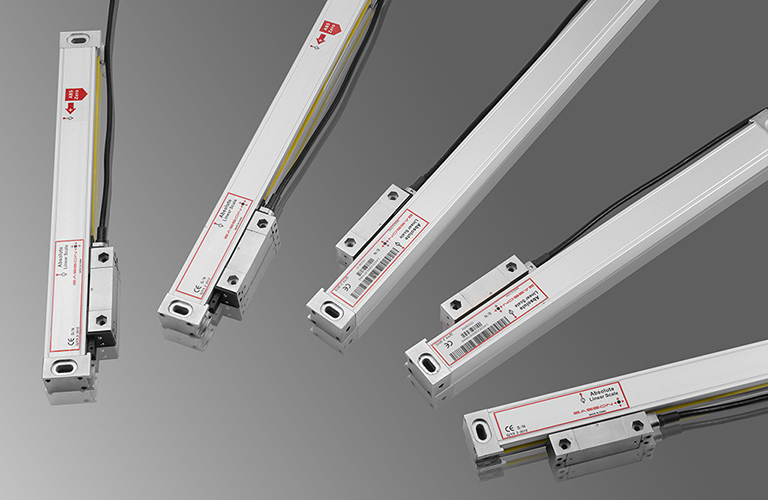

1. Три оси X/Y/Z абсолютной линейной шкалы разработаны нами с разрешением до 0,01 микрона.
2. Высокоточный объектив с замкнутым контуром и автоматическим зумом F3.
3. Специальный контроллер движения измерительной машины Vision, использующий эффективную и стабильную передачу данных Ethernet, может решить проблему нестабильной передачи данных через USB.
4. Колонна и основание изготовлены из высокоточного гранита марки 00, который является стабильным и надежным.
5. CMOS-датчик SONY высокого разрешения для обработки изображений с глобальным затвором, делает изображение четким и без размазывания.

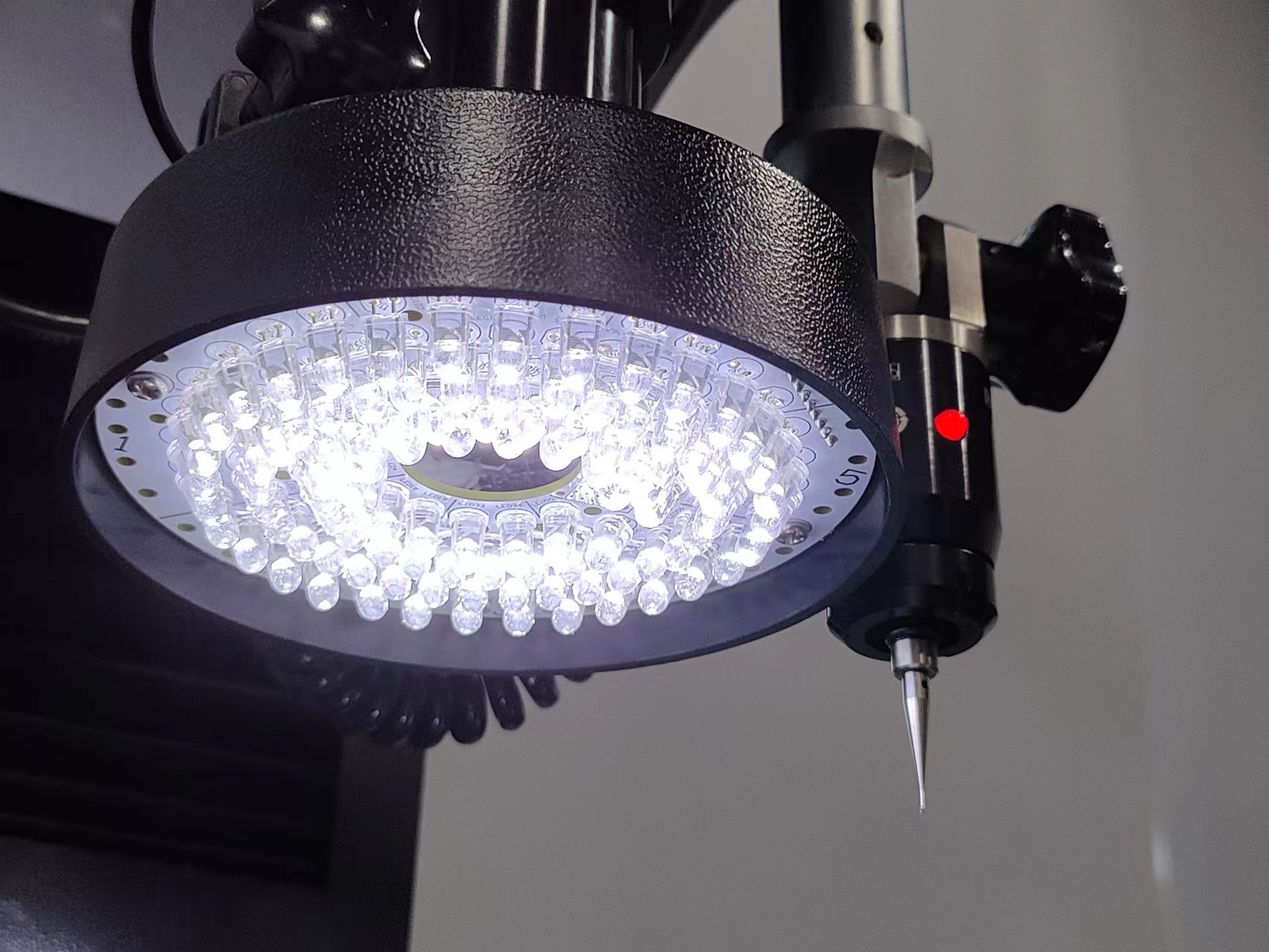

6. В верхнем источнике света используется независимая система управления освещением, разделенная на восемь зон, а в светоизлучающем элементе используется светодиод с низким затуханием для длительного срока службы.

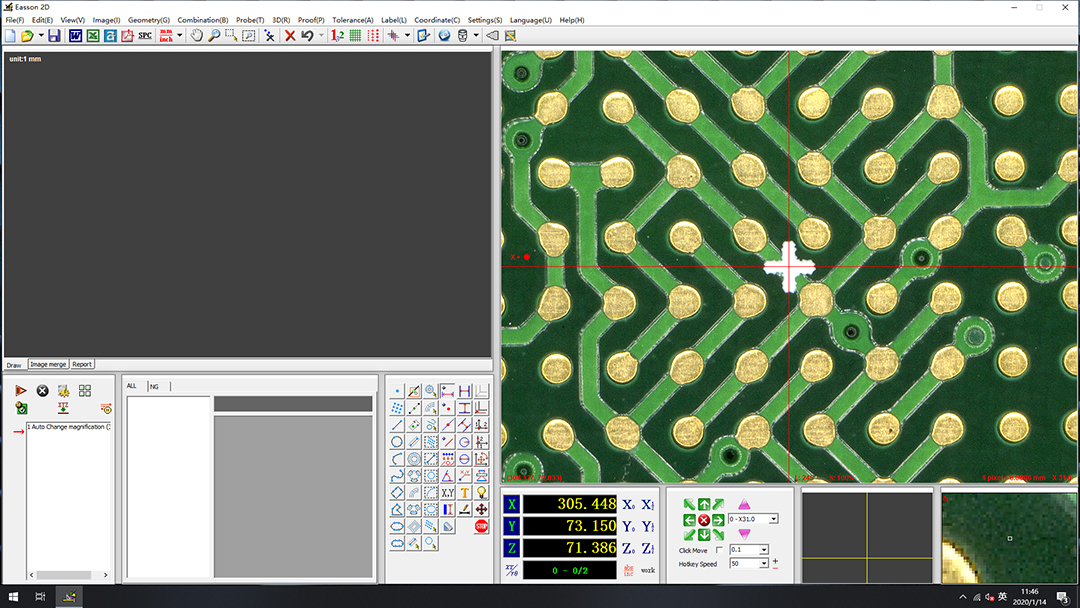

7. Независимо разработанное многофункциональное программное обеспечение для измерений позволяет выводить результаты измерений в DXF, Word, Excel, PDF и другие форматы.
Высокоточный замкнутый объектив F3 с автоматическим зумом
Благодаря высокоточной кольцевой шкале с высоким разрешением, разработанной и разработанной Easson для объектива F3, обеспечивается полная обратная связь по положению с замкнутым контуром.
Благодаря высокому разрешению и обратной связи по полностью закрытому положению ошибка повторения изображения, вызванная зазором в зубчатой передаче, устраняется, что повышает повторяемость общих измерений.
Кроме того, разрешение шкалы кольцевой решетки в 20 раз выше, чем у зум-объектива предыдущего поколения.
Рабочий стол машины
Рабочий стол оснащен гальваническим покрытием из жемчужного хрома, обеспечивающим привлекательный внешний вид и повышенный срок службы, а основание машины изготовлено из высокоточного гранита марки 00, что обеспечивает стабильность и надежность.
21 Заказ объемной компенсации
Измерительная машина Easson Vision, используемая с системой сетевого управления серии AR, которая включает в себя объемную компенсацию на 21 порядок, со сверхскоростным линейным энкодером и встроенным EAD (декодер абсолютной шкалы), позволяет системе серии AR использовать нашу высокоточную систему AS-80. абсолютная шкала, обеспечивающая высокую точность и высокое разрешение измерений.
Анализ случая
Тонкая прецизионная проверка деталей, таких как часовой механизм

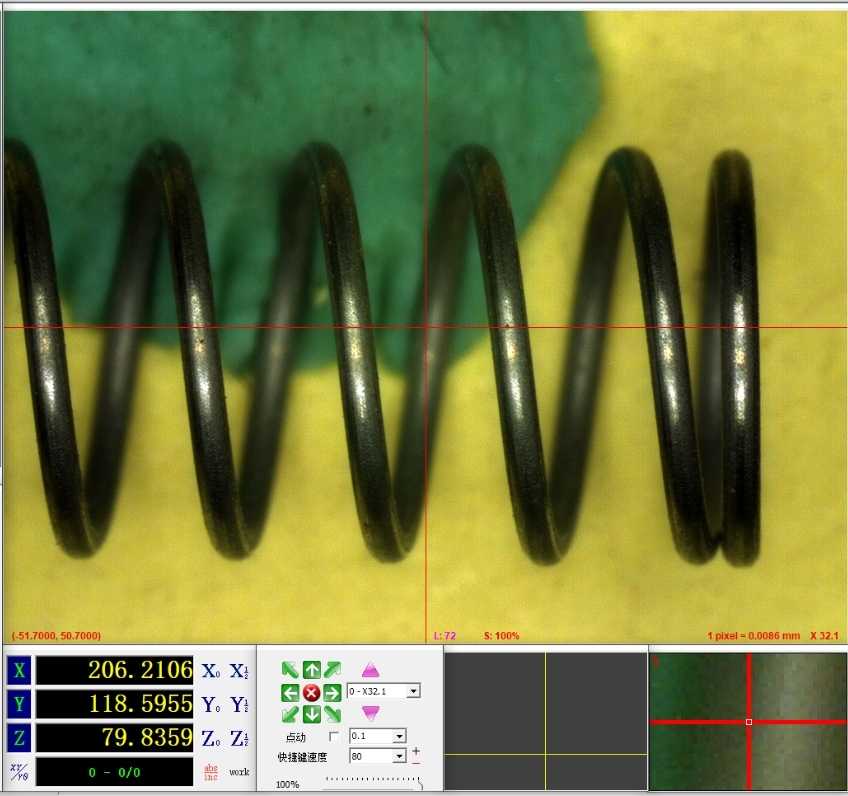

Благодаря высокоточному автоматическому зум-объективу и камере, а также сложному программному обеспечению для 2D-измерений система может легко и точно идентифицировать контуры изображения. После измерения компонентов вы можете экспортировать результаты в файлы AutoCAD для сравнения с исходными схемами проектирования.
Функция множественного измерения 2D/3D
1. Измерение высоты : используйте щуп для касания стандартной плоскости и многих других плоскостей измерения, программа автоматически определит разницу высот между плоскостями измерения и стандартной плоскостью.
2. Плоское измерение : коснитесь как минимум трех точек на плоскости измерения, щелкните правой кнопкой мыши, чтобы закончить, после чего вы сможете получить наклон и плоскостность этой плоскости.
3. Измерение сферы : используйте щуп, чтобы равномерно коснуться трех точек на части большего диаметра измерительной сферы, затем коснитесь верхней части измерительной сферы.
4. Измерение цилиндра : коснитесь трех точек вокруг цилиндра на одной высоте, затем коснитесь еще трех точек на другой высоте, и, наконец, вы сможете получить радиус и наклон цилиндра.
5. Измерение конуса : коснитесь трех точек вокруг конуса на одной высоте, затем коснитесь еще трех точек на другой высоте, и, наконец, вы сможете получить радиус и наклон этого конуса.
6. Измерение круга : используйте щуп, чтобы равномерно коснуться как минимум трех точек измеряемого объекта, щелкните правой кнопкой мыши, чтобы закончить, затем вы можете измерить внутренний круг.
