| Ключевое слово: | 2D-система измерения | Имя: | Визуально-измерительная машина |
|---|---|---|---|
| Подать заявку на: | Машиностроение, оптика, отдел испытаний | Операция: | Трехосное руководство |
| Разрешение экрана: | 0,5 мкм | Точность: | (3+L/200) мкм |
| Источник питания: | 220 В 50 Гц | Измер. Диапазон: | 250 х 150 х 150 мм |
Внедрение продукции
Видеоизмерительные системы — это точные и эффективные бесконтактные оптические измерительные инструменты. Они состоят из различных компонентов, включая цветную ПЗС-камеру и адаптер, зум-объектив, линейный энкодер, высокоточный рабочий стол, электронный двигатель, ПК и монитор.
Программное обеспечение для 2D-измерений позволяет контролировать яркость источника света в 8 областях. Немедленный вывод отчета Word, Excel, быстрый ввод чертежей в формате dxf. Это повышает эффективность работы оператора и, очевидно, снижает затраты предприятия на человеческие ресурсы.
Он в основном применяется в области 2D-измерений, таких как: печатные платы, фитинги для мобильных телефонов, компоновщики, машинные фитинги, прецизионные приспособления, а также он может измерять высоту в видеорешениях.
Техническая спецификация
| Название модели | С-2515 | С-3020 | С-4030 |
| Диапазон измерения (мм) | 250 × 150 × 150 | 300 х 200 х 200 | 400 х 300 х 250 |
| Габаритные размеры (мм) | 1000×600×1400 | 1200 х 720 х 1600 | 1200 х 720 х 1600 |
| Размер стекла рабочего стола (мм) | 289 х 189 х 10 | 339 х 239 х 10 | 439 х 339 х 12 |
| Вес (кг) | 170 | 280 | 410 |
| Максимальная нагрузка на стол (кг) | 20 | 20 | 20 |
| Точность измерения | (3+Л/200) мкм | ||
| Повторяемость | 0,002 мм | ||
| Увеличение | Оптическое увеличение 0,7-4,5X, увеличение изображения 20-125X | ||
| Разрешение энкодера | 0,5 мкм | ||
| Система освещения | Восемь зон вверх по источнику света с двумя лазерными системами позиционирования | ||
| Режим работы | Руководство по оси XYZ | ||
| Объектив | Ручной оптический объектив | ||
| Система обзора | Камера высокого разрешения 1/2 CMOS с глобальным затвором | ||
Характеристики
1. Три оси Абсолютный линейный энкодер разработан Easson, с разрешением до 0,5 микрон

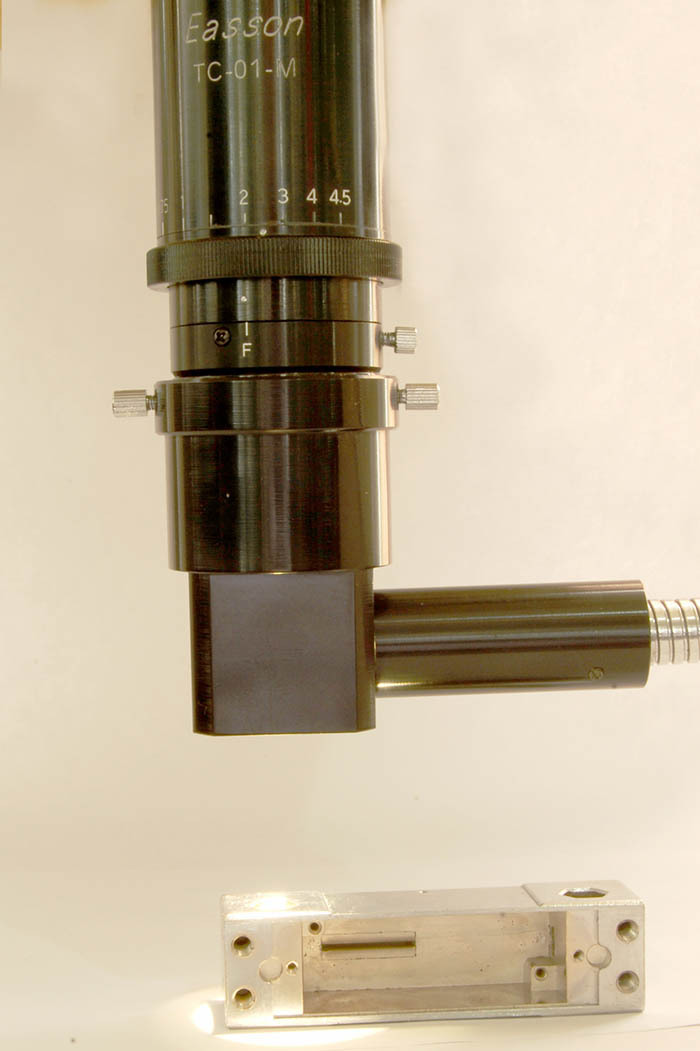

2. Высокоточная ручная оптическая линза.
3. Обработка изображения CMOS-датчика высокого разрешения 1/2 делает изображение четким и без размазывания.

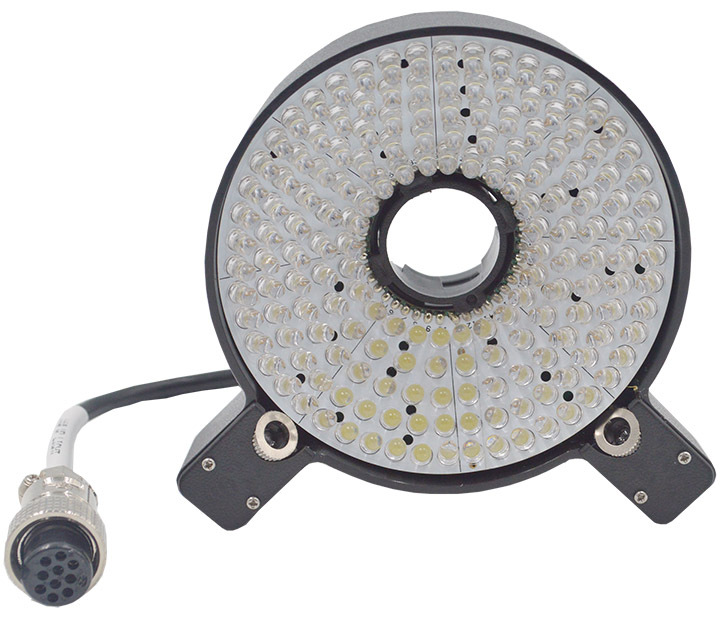

4. Поверхностный источник света использует независимую систему управления освещением, разделенную на восемь зон, а светоизлучающий элемент использует светодиод с низким затуханием для длительного срока службы.
5. Независимо созданное универсальное программное обеспечение для 2D-измерений Easson предлагает мощные функциональные возможности, позволяющие экспортировать результаты измерений в DXF, Word, Excel, PDF и другие форматы.
Продукты
Видеоизмерительный прибор Easson полностью разработан и изготовлен собственными силами. Все основные компоненты прибора для измерения изображений, включая дифракционный линейный энкодер, линзу, систему управления движением и измерительное программное обеспечение, разрабатываются и производятся нашей компанией самостоятельно.

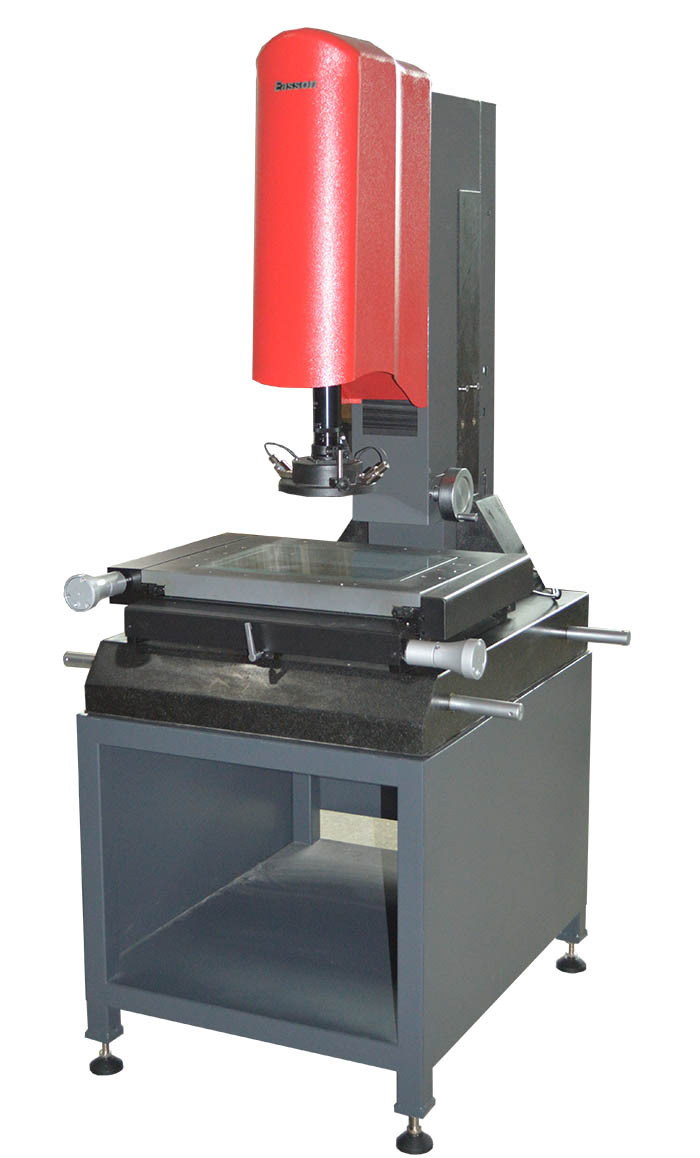

ВММ использует высокоточный мрамор в качестве кронштейна корпуса машины в сочетании с высокоточным столом. Ось XYZ оснащена оптической системой измерения линейной шкалы с разрешением 0,5 микрона. Ось XYZ имеет точность измерения (3 + L/200) мкм.
Многократное 2D/3D измерение
Три серии видеоизмерительных машин Easson могут работать с высокоточными сенсорными датчиками Renishaw из Великобритании для многократных 2D/3D измерений. Трехмерное измерение зонда можно совмещать с двухмерным измерением системы визуализации. Одна и та же система координат используется для 2D/3D измерений в идеальной и простой комбинации.
Часто задаваемые вопросы
Вопрос. Когда я могу получить цену на запасные части для видеоизмерительных машин?
А. В течение одного дня после получения запроса. Если вам нужно срочно получить коммерческое предложение, позвоните нам или сообщите нам об этом по электронной почте, чтобы мы рассмотрели ваш запрос в приоритетном порядке.
Вопрос. Как насчет работы 2D-программы?
A. Программное обеспечение Easson для 2D-измерений с удобным окном с множеством функций, выводит результаты измерений в общее программное обеспечение САПР для сравнения.
Вопрос. В чем преимущество абсолютной линейной шкалы?
А. Есть три основных момента:
1. Высокая точность : Линейный энкодер Easson VMM использует абсолютную линейную шкалу серии AS, обеспечивающую точность ± 2 мкм по всей длине, с нулевым люфтом и значительно уменьшенными линейными ошибками, обеспечивая повышенную точность измерений.
2. Считывание данных о положении с высоким разрешением : Абсолютная линейная шкала серии AS-80 может использовать разъем последовательной связи CPE-bus со шкалой разрешения 0,01 мкм для считывания данных о положении при большом увеличении (размер пикселя изображения менее 1 мкм), что может значительно повысить точность измерения до теоретического предела. 1 пиксель.
3. Удобство : Оператору может быть очень легко работать, найдя исходную точку отсчета, просто переместите положение примерно на 20 мм, и координата машины VMM всегда будет в одном и том же месте.
