| КЛЮЧЕВОЕ СЛОВО: | Линейная шкала Иссона | ИМЯ: | Цифровые системы считывания Easson |
|---|---|---|---|
| Измер. Стандарт: | 0,02 мм | Измер. Длина: | 1300-3000 мм |
| Разрешение экрана: | 5 мкм | Состав: | Система «толкай и тяни» |
| Власть: | 5 В постоянного тока ± 5% | Выходной сигнал: | ТТЛ |
Спецификации продукта
| ВА10 | ВА11 | ВА12 | ВА13 | ВА20 | ВА21 | ВА22 | ВА23 | ||
| Измерительный стандарт | Стеклянная шкала — период решетки: 20 мкм (0,02 мм) | ||||||||
| Оптическая система обнаружения | Передающая инфракрасная система: длина волны 880 мм. | ||||||||
| Слайд-носитель | Вертикальная опорная система с пятью подшипниками | ||||||||
| Разрешение | 5 мкм | 1 мкм | 5 мкм | 1 мкм | 5 мкм | 1 мкм | 5 мкм | 1 мкм | |
| Измерительное путешествие | 50-1200 мм | Каждые 50 мм на длину | Нет в наличии | ||||||
| 1300-3000мм | Нет в наличии | Каждые 100 мм на длину | |||||||
| Точность | 50-450 мм | ±3 мкм - ±5 мкм | -- | ||||||
| 500-800 мм | ±10 мкм | ±5 мкм | ±10 мкм | ±5 мкм | -- | ||||
| 1050-2000мм | ±10 мкм | ±5 мкм | ±10 мкм | ±5 мкм | -- | ||||
| 1300-3000мм | -- | ±10 мкм/м | |||||||
| Повторяемость | 2 мкм (0,002 мм) | ||||||||
| Гистерзис | 3 мкм (0,003 мм) | ||||||||
| Защита | IP 53 | ||||||||
| Источник питания | 5 В постоянного тока ± 5% | ||||||||
| Выходной сигнал | ТТЛ | ТТЛ | 422 | 422 | ТТЛ | ТТЛ | 422 | 422 | |
Установочные размеры
Вирджиния 20 / Вирджиния 21 / Вирджиния 22 / Вирджиния 23 серия
Интерфейс разъема
Позолоченные контакты для предотвращения плохого соединения и защиты от коррозии. Он имеет небольшую печатную плату внутри разъема, которая позволяет абсолютной линейной шкале серии VA встраивать данные лазерной компенсации и напрямую подключаться к нашему ЖК-дисплею DRO, обеспечивая высокую точность измерений.
ДСУБ 9КОНТАКТНЫЙ
| ПРИКОЛОТЬ | ТТЛ | |
| Сигнал | Кабель | |
| 1 | —— | —— |
| 2 | 0 В | Апельсин |
| 3 | —— | —— |
| 4 | Земля | Земля |
| 5 | —— | —— |
| 6 | А | Желтый |
| 7 | 5В | Красный |
| 8 | Б | Зеленый |
| 9 | р | Коричневый |
Описание продукта
Усовершенствованная оптическая измерительная система
Принцип измерения решетки и эталон измерения
Измерительным стандартом решетчатой линейки является стеклянная решетка, стеклянная решетка находится на стекле с очень точными периодическими линиями. Окончательная точность измерения решеточной линейки определяется рядом качественных показателей, таких как точность размеров периодических линий решетки на решеточном стекле, усреднение и контрастность пропускания...
Учитывая экономическую целесообразность и экономичность, решетчатое стекло в решетчатых весах, продаваемых на рынке, производится путем копирования набора эталонных решеток с помощью процесса фотолитографии. Точность измерения решетчатой шкалы (линейки) полностью определяется точностью и качеством мастера и совершенством процесса литографии.
Easson – одна из немногих отечественных компаний, имеющих возможность самостоятельно производить решетчатые мастера. Решетчатые мастера, используемые в процессе производства решетчатых линеек, полностью производятся нашей компанией.
100% лазерная калибровка

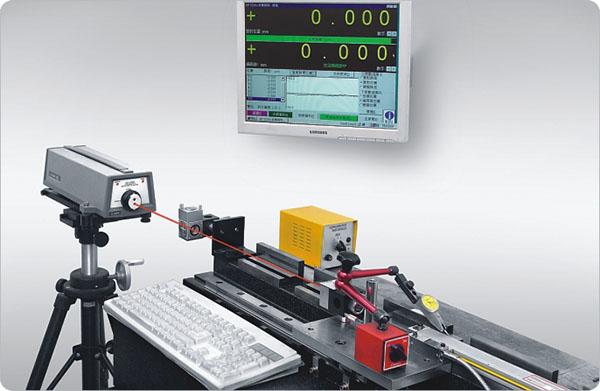

Все преобразователи со стеклянной решеткой индивидуально проверяются и калибруются нашим собственным лазерным интерферометром, чтобы гарантировать, что точность измерений на 100% соответствует спецификациям.
Отчет о точности
На каждой линейной шкале напечатан QR-код, который позволяет пользователям просматривать отчет о точности заводской проверки.
Гарантия качества
Easson внедряет полную систему управления качеством на нашем заводе в Китае с 1998 года.
Наша система управления качеством была оценена и зарегистрирована National Quality Assurance Ltd. (NQA) на соответствие требованиям ISO9001:2015.
