| Место происхождения: | КНРКитай |
|---|---|
| Имя бренда: | Иссон |
| Сертификация: | CE |
| Номер модели: | ЕА-926 |
| Минимальное количество для заказа: | 1 КОМПЛЕКТ |
|---|---|
| Детали упаковки: | Картонная коробка |
| Срок поставки: | 3 рабочих дня |
| Условия оплаты: | Т/Т |
| Возможность поставки: | 1000 КОМПЛЕКТОВ в месяцы |
| Имя: | Стеклянный кодировщик | Ключевое слово: | Стеклянный линейный энкодер |
|---|---|---|---|
| Элемент: | Фрезерный, токарный, шлифовальный, расточный станок | Источник питания: | 110 В – 220 В |
| Языки: | 20 вариантов | Разрешение экрана: | 0,1 мкм, 0,5 мкм, 1 мкм, 5 мкм |
| Общий вес: | 3 кг | Выходной сигнал: | ТТЛ |
| Выделять: |
Оптические линейные энкодеры со стеклянной шкалой,Оптические линейные энкодеры 0,1 мкм,Масштаб энкодера 0,1 мкм |
||

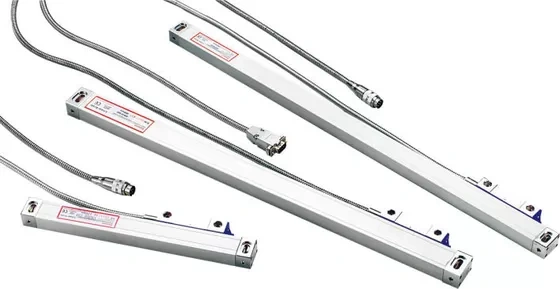

Оптические линейные энкодеры со стеклянной шкалой 0,1 мкм для токарных станков

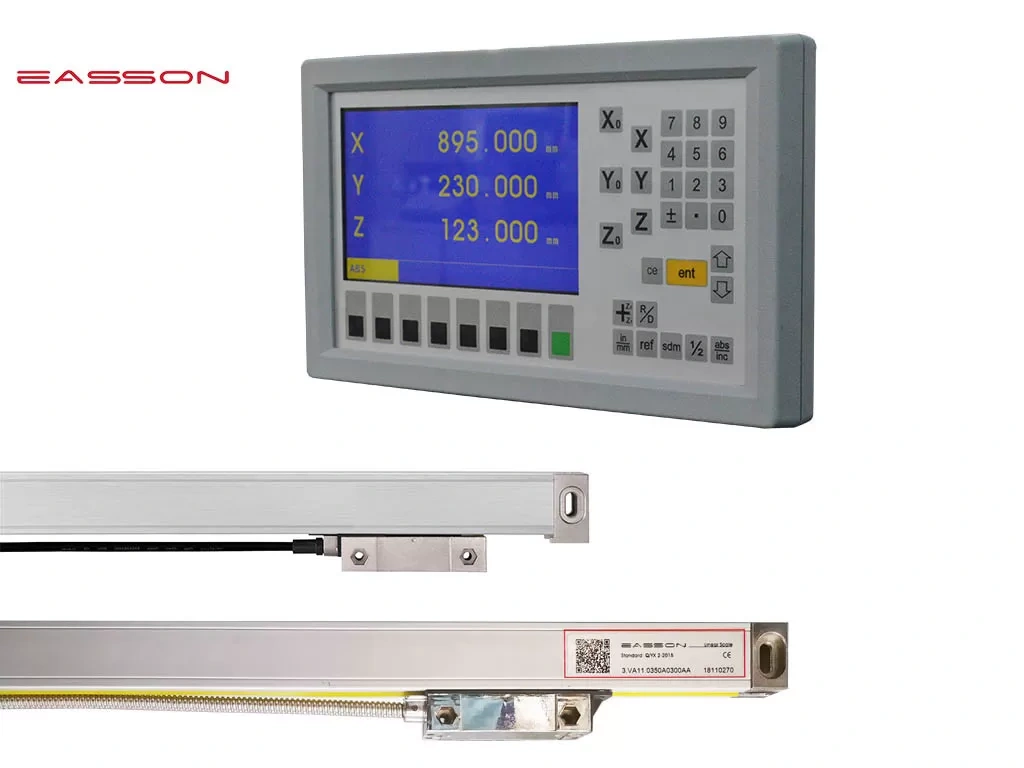

Серия EA оснащена 7-дюймовым цветным ЖК-экраном, который обеспечивает неактивное графическое отображение и пошаговое графическое руководство для всех функций УЦИ, что делает EA-926 чрезвычайно удобным для пользователя и позволяет операторам реализовать все мощные функции УЦИ в течение нескольких минут после переключения. на ДРО.
Назначение: Сочетается с различными датчиками для измерения на станках и отображения результатов измерений в цифровой форме.
Параметр продукции
| Центрирование (1/2) |
| Метрическая система / дюймы Дисплей (мм / дюймы) |
| Абсолютное/инкрементальное (ABS/INC) |
| Выключение памяти (30 субданных) |
| 199 субданных |
| Эталонная память (REF) |
| Нуль |
| Диаметр делительной окружности (PCD) |
| Расположение отверстий в линии (LHOLE) |
| Простая функция «R» |
| Функция плавного «R» |
| Линейная компенсация ошибок |
| Нелинейная компенсация ошибок |
| ВКЛ. Функция |
| Отображение скорости оси |
| Цвет фона дисплея |
Закрытые линейные энкодеры эффективно предотвращают попадание пыли, стружки и брызг смазочно-охлаждающей жидкости, что идеально подходит для станков.
Оптическая линейная шкала | Линейный масштаб | Оптическая стеклянная шкала Спецификация
| ГС10 | ГС11 | GS12 | GS13 | GS30 | GS31 | ГС32 | ГС33 | ||
| Измерительный стандарт | Стеклянная шкала — период решетки: 20 мкм (0,02 мм) | ||||||||
| Оптическая система обнаружения | Передающая инфракрасная система: длина волны 880 мм. | ||||||||
| Слайд-носитель | Вертикальная опорная система с пятью подшипниками | Вертикальная опорная система с пятью подшипниками | |||||||
| Разрешение | 5 мкм | 1 мкм | 5 мкм | 1 мкм | 5 мкм | 1 мкм | 5 мкм | 1 мкм | |
| Измерительное путешествие | 100-1200 мм | Каждые 50 мм на длину. | Каждые 50 мм на длину. | ||||||
| 1300-3000мм | Нет в наличии | Каждые 50 мм на длину. до 500 мм | |||||||
| Точность | 100-450 мм | ±8 мкм | ±5 мкм | ±8 мкм | ±5 мкм | ±8 мкм | ±5 мкм | ±8 мкм | ±5 мкм |
| 500-800 мм | ±10 мкм | ±8 мкм | ±10 мкм | ±8 мкм | -- | ||||
| 1050-2000мм | -- | -- | -- | -- | -- | ||||
| 1300-3000мм | -- | -- | |||||||
| Повторяемость | 2 мкм (0,002 мм) | ||||||||
| Гистерзис | 3 мкм (0,003 мм) | ||||||||
| Защита | IP 53 | ||||||||
| Источник питания | 5 В постоянного тока ± 5% | ||||||||
| Выходной сигнал | ТТЛ | ТТЛ | 422 | 422 | ТТЛ | ТТЛ | 422 | 422 | |
Установочные размеры
Серия GS10/GS11/GS12/GS13
Серия GS30/GS31/GS32/GS33
ДСУБ 9КОНТАКТНЫЙ
| ПРИКОЛОТЬ | ТТЛ | 422А | ||
| Сигнал | Кабель | Сигнал | Кабель | |
| 1 | —— | —— | А- | Желтый |
| 2 | 0 В | Апельсин | 0 В | Белый |
| 3 | —— | —— | Б- | Красный |
| 4 | Земля | Земля | Земля | Земля |
| 5 | —— | —— | Р- | Черный |
| 6 | А | Желтый | А | Зеленый |
| 7 | 5В | Красный | 5В | Коричневый |
| 8 | Б | Зеленый | Б | Синий |
| 9 | р | Коричневый | р | Серый |
100% лазерная калибровка
Easson Каждые линейные весы прошли тщательную лазерную проверку и тестирование и могут предоставить отчеты об испытаниях на точность, гарантирующие качество продукции и отслеживаемость качества.
