| Имя: | Система машинного зрения в метрологии | Ключевые слова: | Метрологические машины |
|---|---|---|---|
| Меа. Точность: | (1,5+Л/200) мкм | Использование: | Винт, формы, металлы, пластик, печатная плата |
| Операция: | Ручной XY, автоматический по оси Z | Разрешение шкалы: | 0,01 мкм |
| Объектив: | Высокоточный автоматический зум с коаксиальным освещением | Измер. Диапазон: | 400 х 300 х 250 мм |
Внедрение продукции

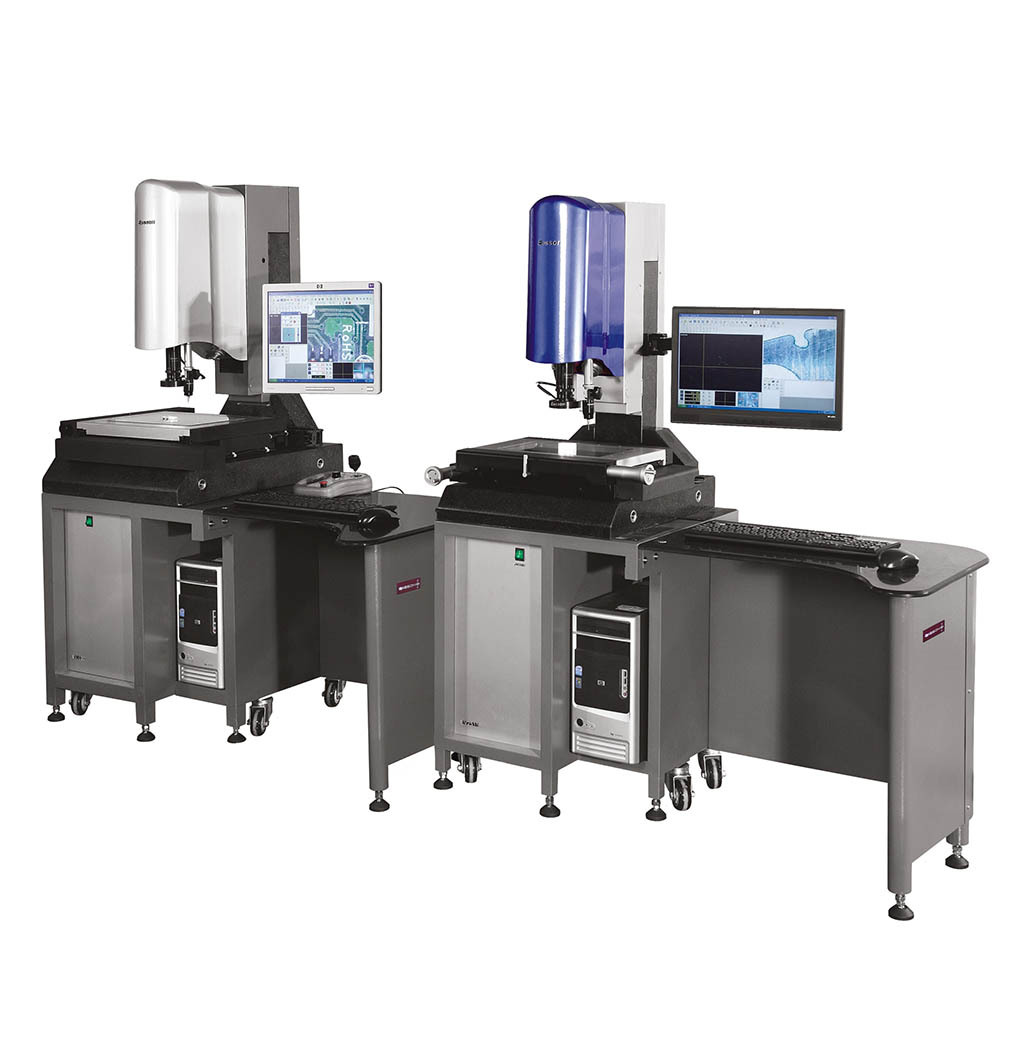

Машины для визуального измерения — это точные и эффективные приборы для измерения длины, объединяющие механизмы, оптику и электронику.
Они широко используются для измерения точности размеров различных машин, приборов и метрологических инструментов. Общие области применения включают использование в лабораториях, электронике, аппаратном обеспечении и пластмассах, штамповке металла, печатных платах, ЖК-дисплеях, пресс-формах и деталях мобильных телефонов, в основном посредством 2D-измерений. Они также могут служить в качестве систем визуального трехмерного измерения для целей измерения, проверки, калибровки и обратного проектирования.
Коаксиальная линза видеоизмерительной машины Easson является одним из лучших вариантов для 2D-измерений в сочетании с удобным для пользователя контроллером с автоматической фокусировкой.
Техническая спецификация

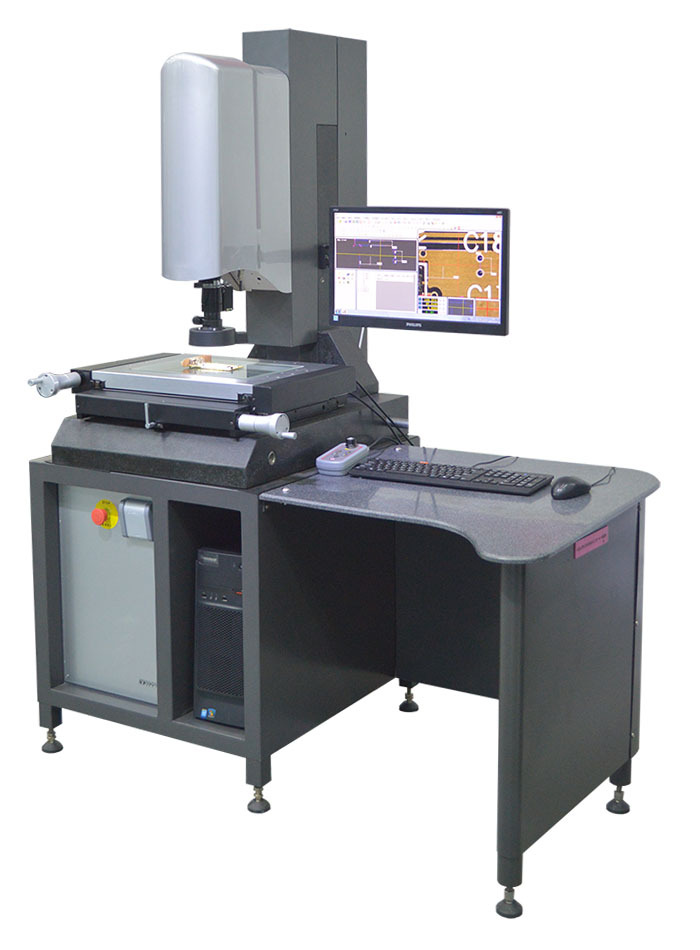

| Тип модели | 2515 | 3020 | 4030 |
| Измерение хода (мм) | 250 × 150 × 150 | 300 х 200 х 200 | 400 х 300 х 250 |
| Габаритные размеры (мм) | 1000×600×1400 | 1200 х 720 х 1600 | 1200 х 720 х 1600 |
| Размер настольного стекла (мм) | 289 х 189 х 10 | 339 х 239 х 10 | 439 х 339 х 12 |
| Общий вес (кг) | 170 | 280 | 410 |
| Максимальная нагрузка на стол | 20 кг | 20 кг | 20 кг |
| Точность измерения | ( 1,5+L/200 ) мкм | ||
| Повторяемость | 0,002 мм | ||
| Увеличение | Оптическое увеличение 0,7-4,5X, увеличение изображения 20-125X | ||
| Разрешение дисплея оси | 0,00001 мм (0,01 мкм) | ||

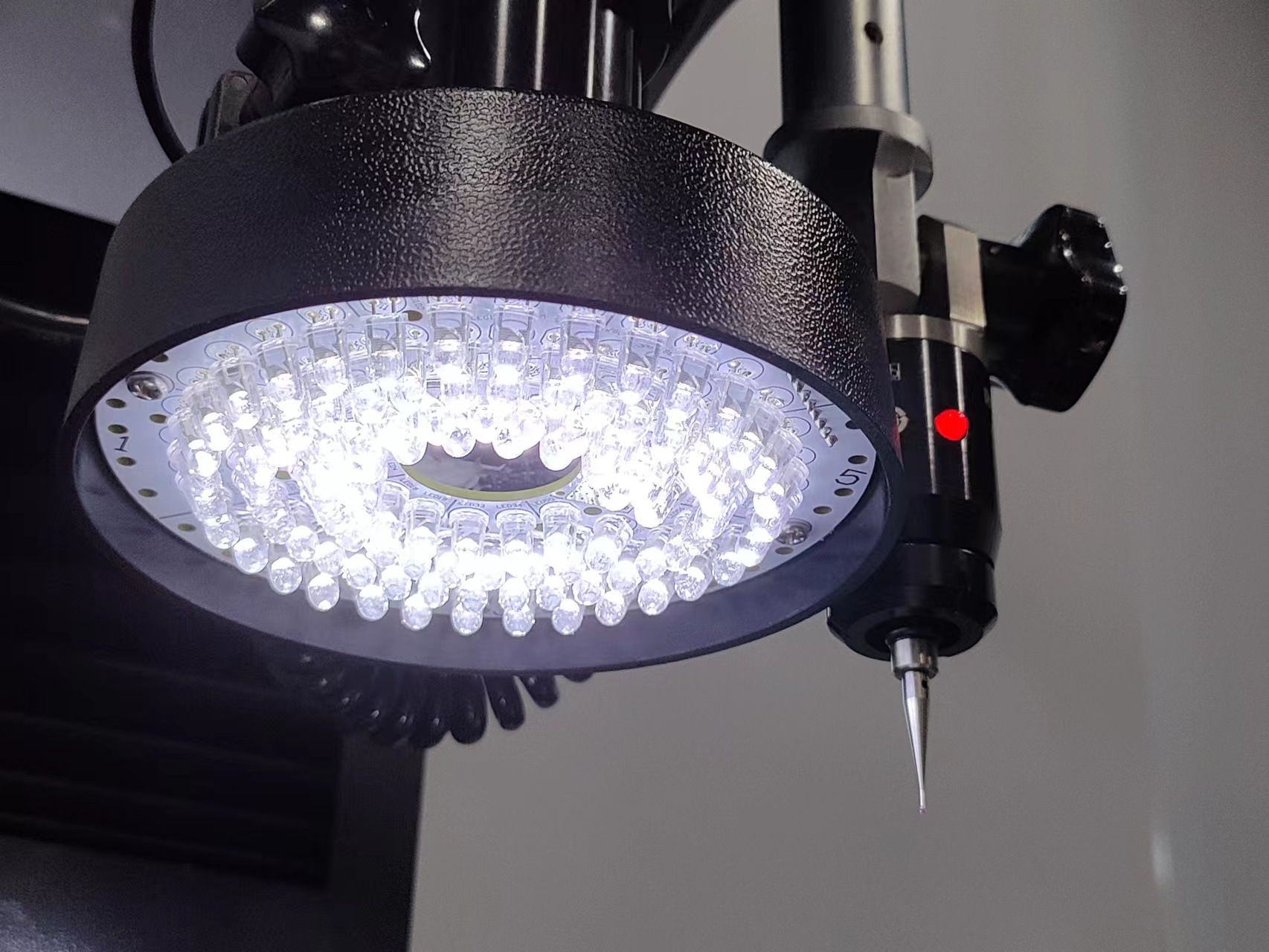

| Система освещения | Восемь зон вверх по источнику света с двумя лазерными системами позиционирования | ||
| Операционная модель | Ось XY ручная, ось Z автоматическая | ||
| Объектив | Автоматический зум, оптический коаксиальный объектив с автоматической фокусировкой | ||
| Система обзора | 1/2-дюймовая CMOS-камера высокого разрешения с глобальным затвором | ||
Особенности продукта
Высокоточный коаксиальный объектив с замкнутым контуром F3 и автоматическим зумом
Характеристики объектива:
1. Объектив с высоким разрешением 3 миллиона пикселей
2. Сервоуправление с полностью замкнутым контуром устраняет зазор в передаче и значительно повышает повторяемость работы машины.

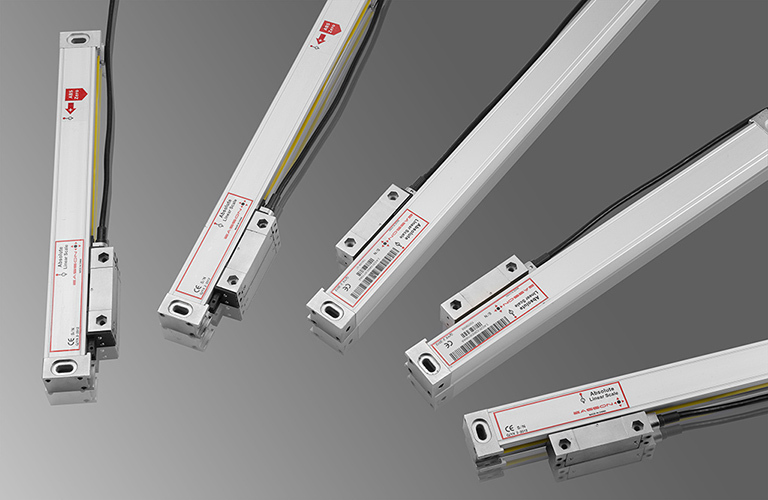

3. Используйте высокоточную и разрешающую решетчатую линейку в форме кольца, специально разработанную и разработанную нашей компанией для объектива F3 для полной обратной связи по положению с обратной связью.
4. Объектив F3 оснащен коаксиальным источником света, позволяющим решить проблему недостаточного освещения при измерении глубоких отверстий.
5. Полностью замкнутая обратная связь по положению сервопривода для полностью автоматической фокусировки.
21 Заказ объемной компенсации
Сетевая система управления Euipped AR-3 имеет 21 порядок объемной компенсации, обеспечивая высокую точность и высокое разрешение измерений.
Анализ случая
Тонкая прецизионная проверка деталей, таких как часовой механизм

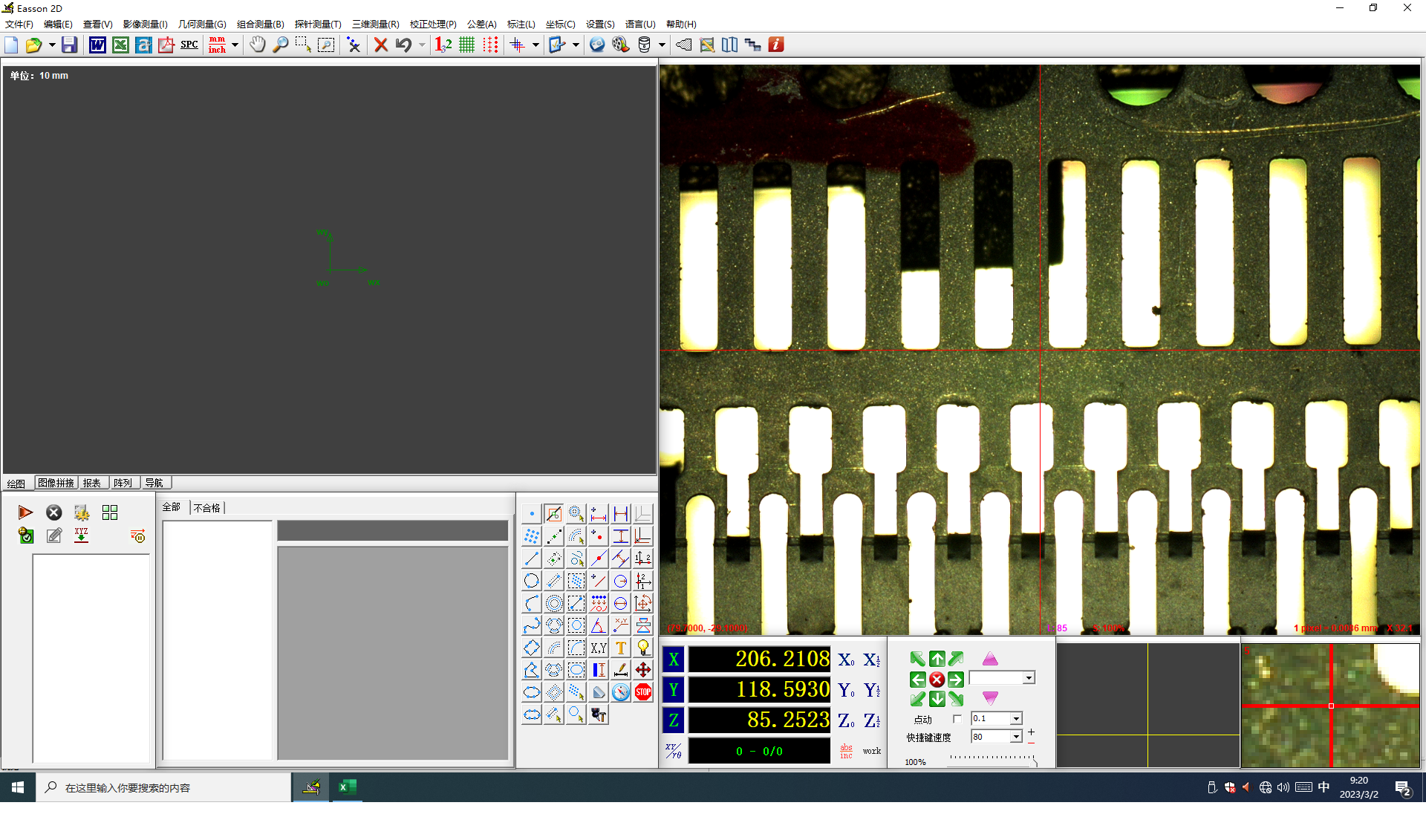

Благодаря высокоточному объективу с автоматическим масштабированием и камере, а также мощному программному обеспечению для 2D-измерений, он может легко и правильно распознавать контуры изображения. После измерения деталей пользователь может экспортировать результаты в файлы САПР, а затем сравнить их с исходной проектной схемой.
Измерение зондом

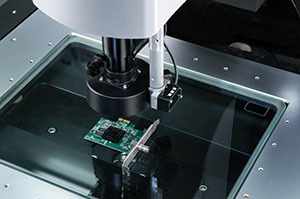

Машины для видеоизмерений могут работать с высокоточным сенсорным датчиком Renishaw (Великобритания) для проведения измерений, как показано ниже:
1. Измерение высоты : используйте щуп для касания стандартной плоскости и многих других плоскостей измерения, программа автоматически определит разницу высот между плоскостями измерения и стандартной плоскостью.
2. Плоское измерение : коснитесь как минимум трех точек на плоскости измерения, щелкните правой кнопкой мыши, чтобы закончить, после чего вы сможете получить наклон и плоскостность этой плоскости.
3. Измерение сферы : используйте щуп, чтобы равномерно коснуться трех точек на части измерительной сферы большего диаметра, затем коснитесь верхней части измерительной сферы.
4. Измерение цилиндра : коснитесь трех точек вокруг цилиндра на одной высоте, затем коснитесь еще трех точек на другой высоте, и, наконец, вы сможете получить радиус и наклон цилиндра.
5. Измерение конуса : коснитесь трех точек вокруг конуса на одной высоте, затем коснитесь еще трех точек на другой высоте, и, наконец, вы сможете получить радиус и наклон этого конуса.
6. Измерение круга : используйте щуп, чтобы равномерно коснуться как минимум трех точек измеряемого объекта, щелкните правой кнопкой мыши, чтобы закончить, затем вы можете измерить внутренний круг.
