| Имя: | Измерительное оборудование с ЧПУ | Ключевое слово: | Измерительная машина с ЧПУ |
|---|---|---|---|
| Повторяемость: | ±2 мкм | Точность измерения: | (1,5+л/200)ум |
| Измер. Путешествовать: | 400х300х250мм | ПЗС: | 1/2-дюймовая CMOS-камера высокого разрешения |
| Разрешение: | Абсолютная шкала 0,01 мкм | Модель работы: | Автоматический |

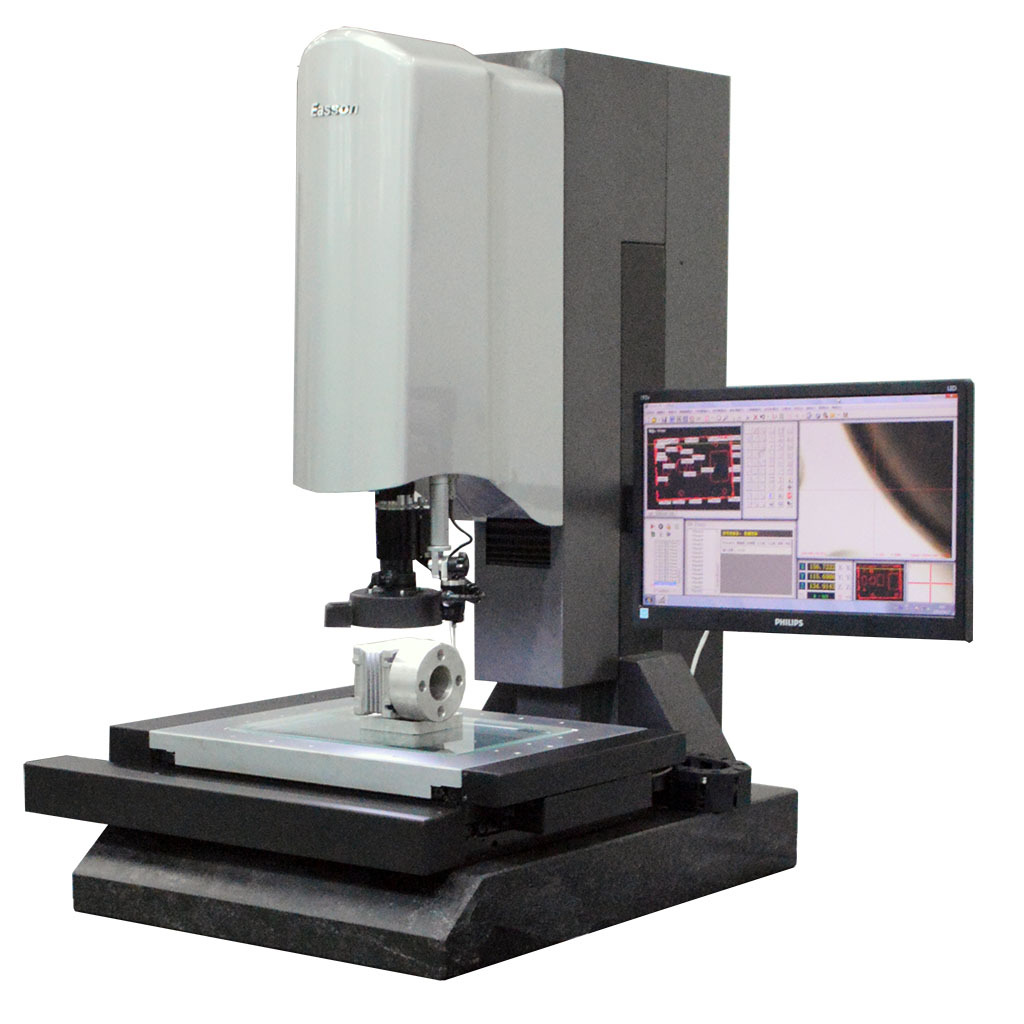

Автоматическая система измерения зрения с ЧПУ SP4030 с 3-осевым линейным кодировщиком 0,01 мкм
Внедрение продукции
Системы визуального измерения основаны на машинном зрении, таком как автоматическое извлечение краев, автоматическое выравнивание, автоматическая фокусировка, синтез измерений, синтез изображений и другие технологии искусственного интеллекта. Он имеет функции автоматического измерения точки, куда идти, автоматического измерения положения ЧПУ и автоматического обучения пакетному измерению. Наведение на карту изображения, полноэкранное масштабирование и другие превосходные функции.
Между тем, основанный на процессе автоматической фокусировки под точным контролем машинного зрения и микрона, он может удовлетворить потребности вспомогательных измерений при четких изображениях, а также можно добавить сенсорный датчик для полного измерения координат. Превосходная производительность программного обеспечения, поддерживающего вращение пространственных координат, измерение партий и классификацию результатов SPC, может быть достигнута при случайном размещении заготовок или использовании приспособлений.
Техническая спецификация
| Модель | СП-3020 | СП-4030 | СП-6050 |
| Измерение хода (мм) | 300х200х200 | 400x300x250 | 600x500x300 |
| Габаритные размеры (мм) | 1200x720x1600 | 1250x900x1600 | 1350x1000x1850 |
| Размер стекла рабочего стола (мм) | 339x239x10 | 439x339x12 | 648x548x18 |
| Вес (кг) | 280 | 410 | 1700 |
| Максимальная нагрузка на стол (кг) | 30 | 30 | 30 |
| Точность измерения (мкм) | 1,5+л/200 | 2+л/150 | |
| Повторяемость (мкм) | 2 | ||
| Увеличение | Оптическое увеличение 0,7-4,5X, увеличение изображения 20-125X | ||
| Разрешение дисплея оси | 0,00001 мм (0,01 мкм) | ||
| Система освещения | Восемь зон вверх по источнику света с двумя лазерными системами позиционирования | ||
| Операционная модель | Автоматическое, управление с помощью мыши, джойстика или клавиатуры. | ||
| Объектив | Автоматический зум, оптический коаксиальный объектив с автоматической фокусировкой | ||
| Система обзора | 1/2-дюймовая CMOS-камера высокого разрешения с глобальным затвором | ||
Характеристики
1. Оси X, Y, Z абсолютной линейной шкалы являются независимыми исследованиями и разработками с разрешением до 0,01 мкм
2. Высокоточный объектив с замкнутым контуром и автоматическим зумом с коаксиальным освещением.
3. Контроллер движения измерительной машины Vision с использованием эффективной и надежной передачи Ethernet может решить проблему нестабильной передачи данных через USB.
4. Высокоточный промышленный 1/2-дюймовый CMOS-сенсор обеспечивает четкость изображения без размазывания.

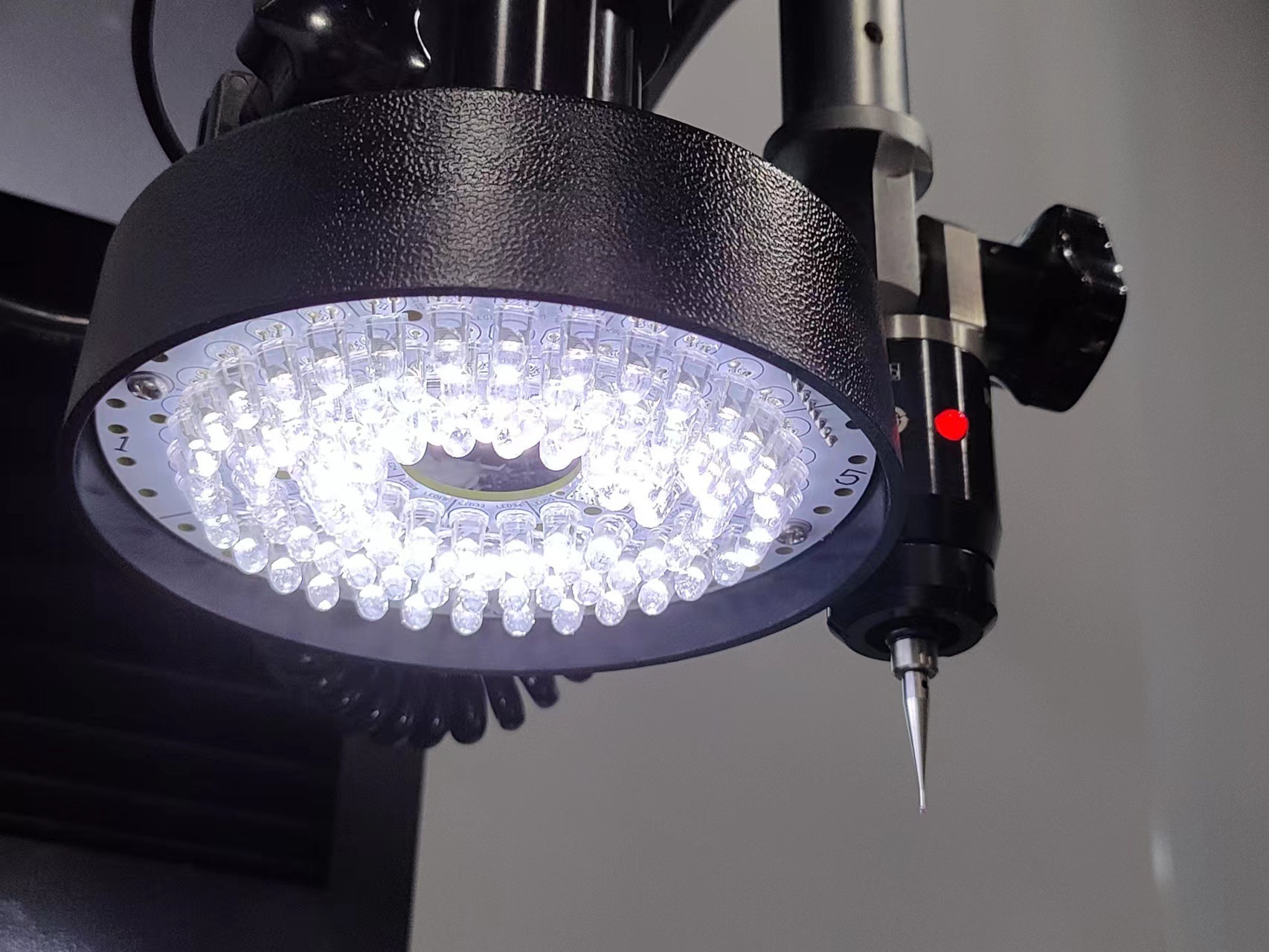

5. В верхнем источнике света используется независимая система управления освещением с восемью зонами, а в светоизлучающем элементе используется светодиод с низким затуханием для продления срока службы.
6. Независимо разработанное многофункциональное программное обеспечение для 2D и 3D измерений. Результаты измерений можно выводить в DXF, Word, Excel, PDF и другие форматы.

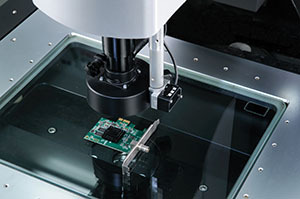

Высокоточный объектив с замкнутым контуром F3 и автоматическим зумом
В сочетании с высокоточной кольцевой шкалой с высоким разрешением, разработанной и спроектированной объективом Easson F3, полной обратной связью по положению с обратной связью, ошибка многократного повторения изображения, вызванная зазором передачи зубчатой передачи, устраняется, чтобы улучшить повторяемость общего измерения.
В трехосях серии SPARTAN используется система серводвигателей, признанная в отрасли одной из самых надежных систем, обеспечивающая высокую скорость и надежность измерений.
Механическая пространственная компенсация

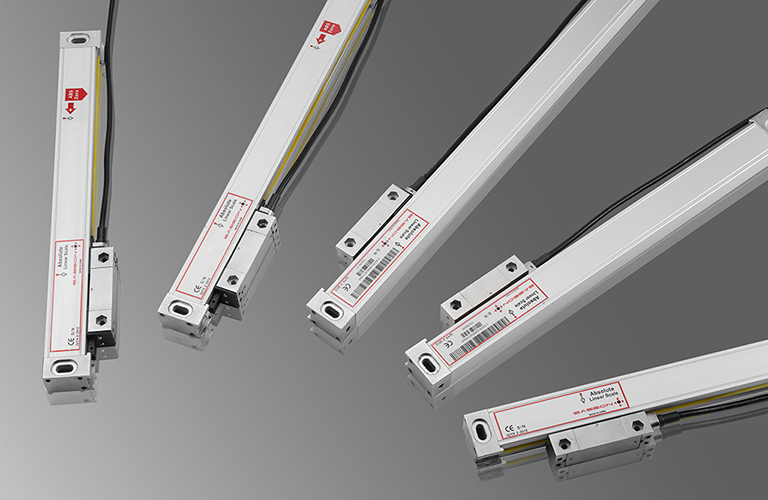

Благодаря системе управления сетью AR, включающей объемную компенсацию на 21 порядок, сверхскоростное считывание линейного энкодера, встроенный EAD (декодер абсолютной шкалы) позволяет системе серии AR использовать нашу высокоточную абсолютную шкалу AS-80, обеспечивая высокую точность и измерение высокого разрешения.
Анализ случая

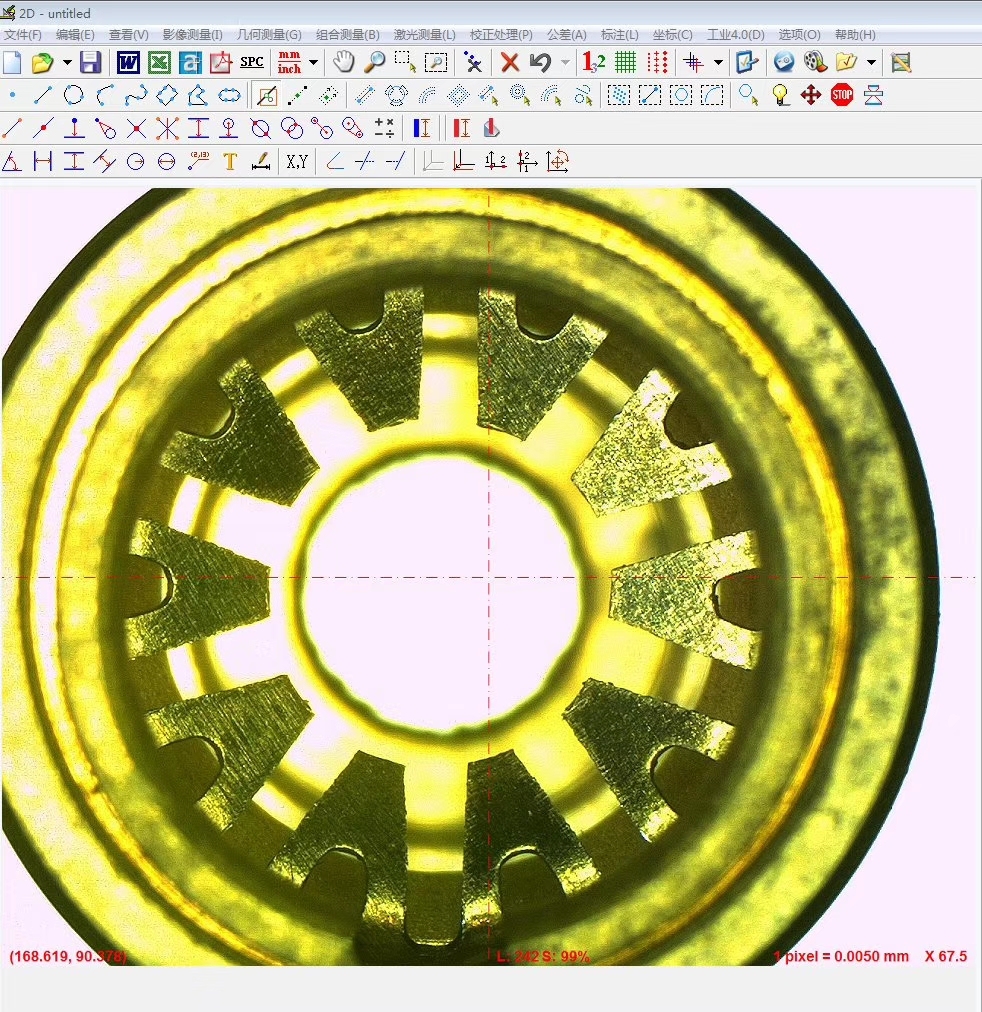

Благодаря высокоточному автоматическому масштабированию и камере, а также мощному программному обеспечению для 2D-измерений, он может легко и правильно распознавать контуры изображения.
Координатное измерение
Машина для видеоизмерений может работать с высокоточным сенсорным датчиком Renishaw из Великобритании для выполнения многократных 2D/3D измерений. Функции функции: измерение высоты, измерение плоскости, измерение сферы, измерение цилиндра, измерение конуса, измерение внутреннего круга, измерение внутреннего цилиндра, измерение кривых и т. д.
Часто задаваемые вопросы
Вопрос 1. Вы фабрика или торговая компания?
Компания Easson занимается разработкой и производством прецизионного измерительного оборудования, например. Системы визуального измерения с ЧПУ, проектор оптического профиля, система цифрового считывания (DRO), стеклянная шкала линейного энкодера с ЧПУ.
В2. Как мы можем гарантировать качество?
Мы внедряем систему тотального управления качеством (TQM) на нашем заводе в Китае уже более 20 лет. Строгий контроль производственных процессов, учет качества и обучение персонала, а также испытания на старение продукции и т. д. Все это для обеспечения обеспечения качества на всех производственных процессах.
Вопрос 3. Как машина может достичь высокой точности измерения?
а) Абсолютный линейный энкодер высокого разрешения 0,01 мкм
б) Высокоточный объектив с замкнутым контуром и автоматическим зумом F3 с коаксиальным освещением.
в) CMOS-датчик SONY высокого разрешения CCD процессора изображений
г) Встроенная объемная компенсация на 21 заказ.
д) Высокоточное мраморное основание и колонна, обеспечивающие высокую стабильность и точность.
Вопрос 4. Гарантия:
На всю продукцию мы предоставляем 13 месяцев (с даты отгрузки)
Вопрос 5. Техническая поддержка:
У нас есть профессиональная команда технической поддержки для системы послепродажного обслуживания. Поэтому не беспокойтесь о проблемах послепродажного обслуживания.
Вопрос 6. Оплата:
По умолчанию это 100% банковский перевод перед отправкой, для получения других условий оплаты свяжитесь с нами.
